M17 on the MD-UV380 ということで、市販のトランシーバを改造して、M17という新しいデジタル通信のプロトコルを実験してみました。
ざっくりとM17を知りたい方はこのpdfが良いかもしれません。
改造方法はこのURLに書かれているのですが、無線機を分解するまでが詳しく書かれていないので、その説明をする＋オリジナルは英語なので日本語で作業したことを書いておきます。
改造の対象となる無線機は、Tytera MD-UV380です。改造後はM17に対応したOPNRTXのソフトウェアに書き換えます。

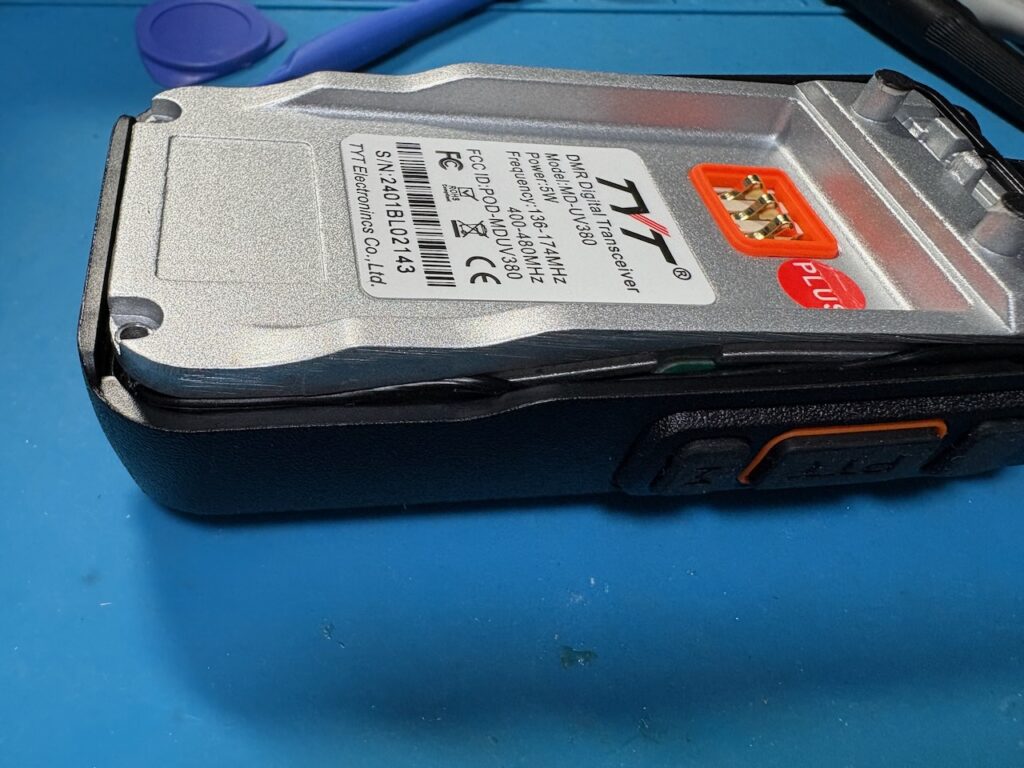

バッテリーパックを外します

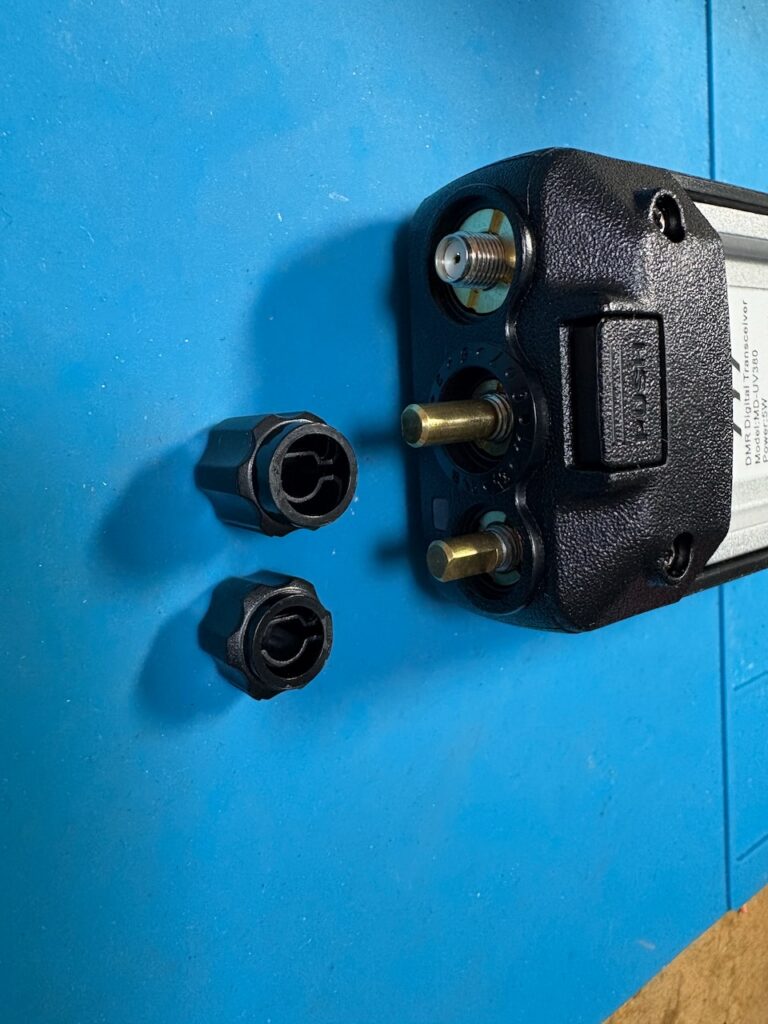

ツマミを外します

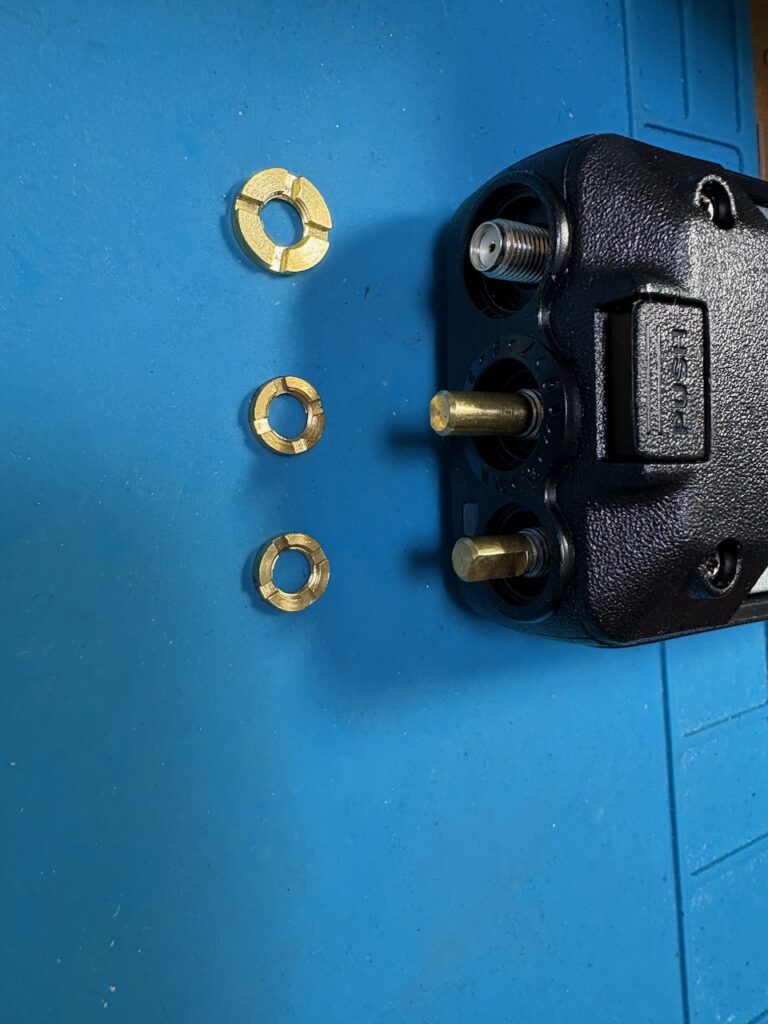

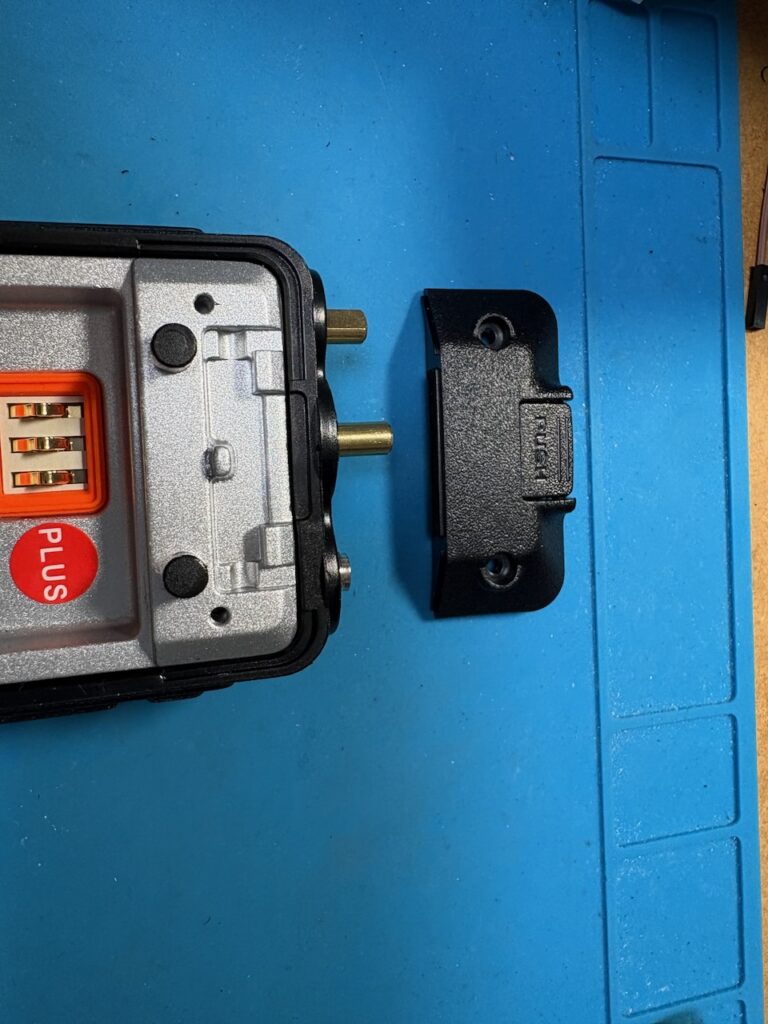

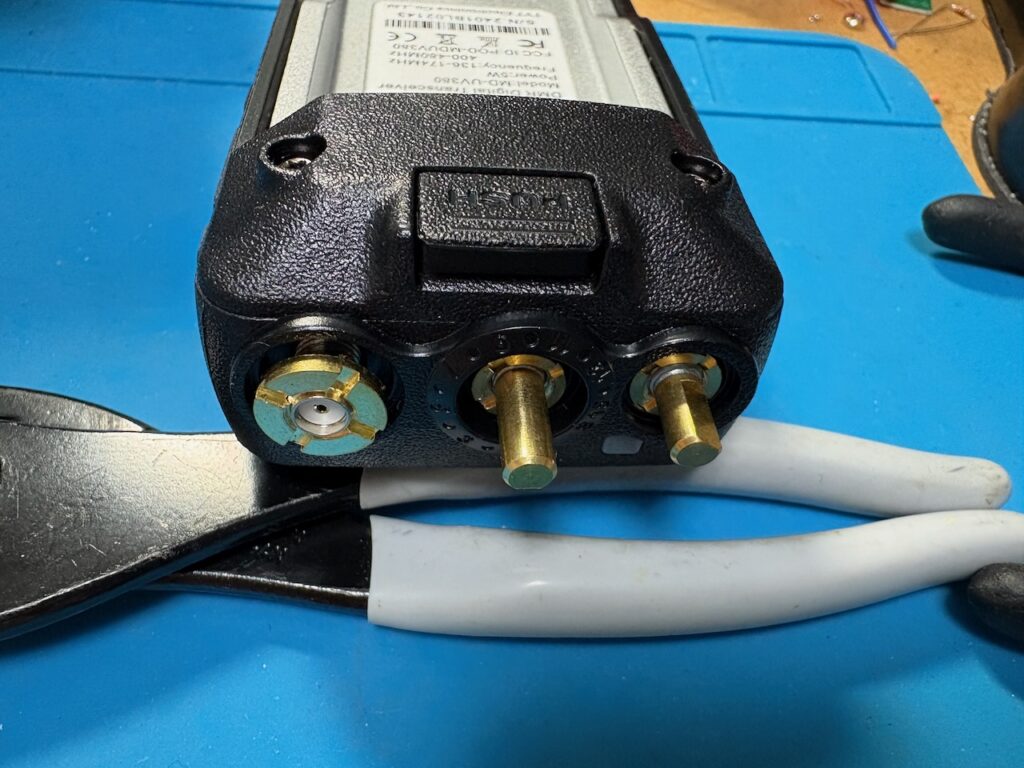

コネクタなどのネジを外します

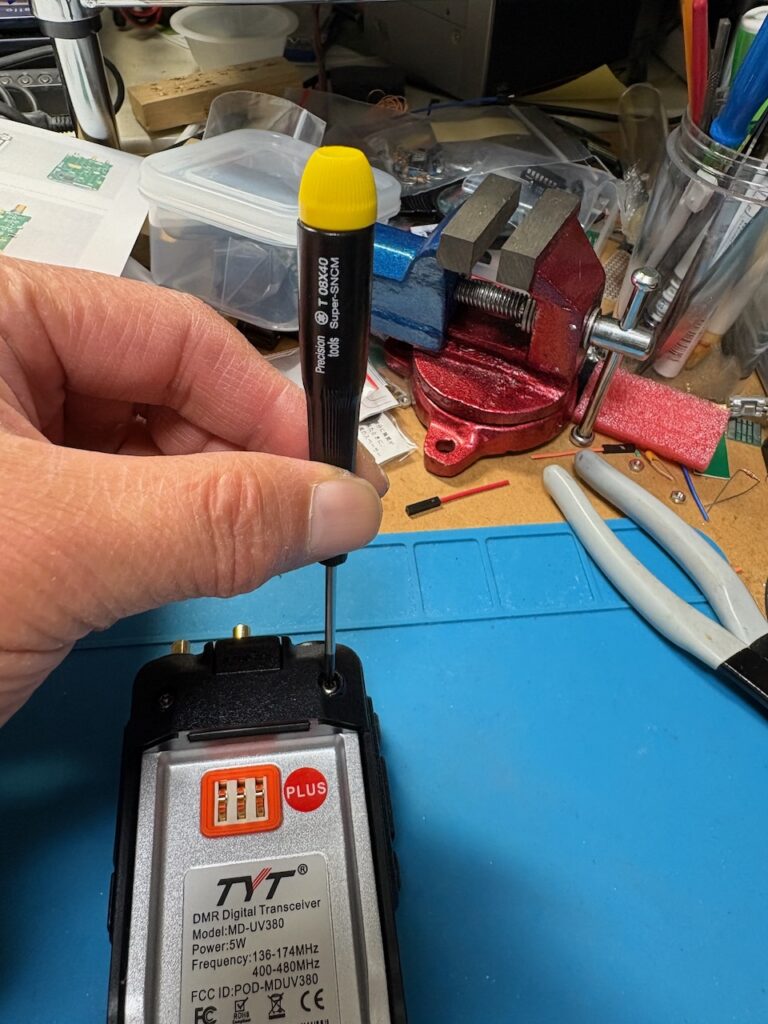

上側にある２つのネジを外します
トルクスが使われているのでT8のドライバが必要です

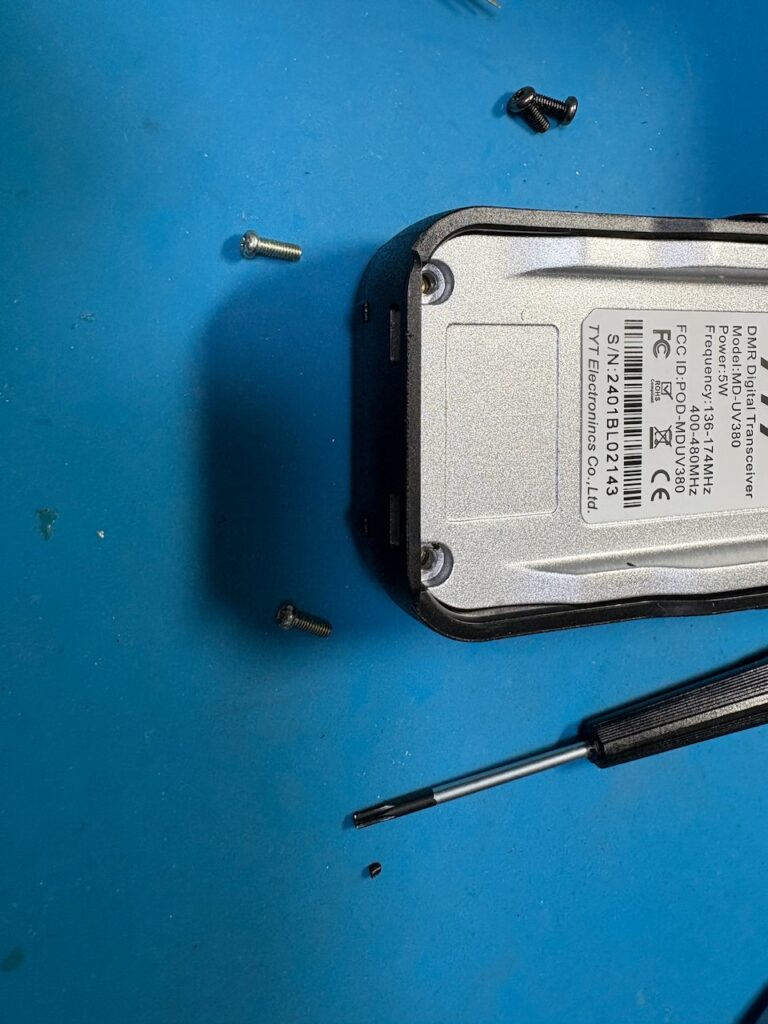

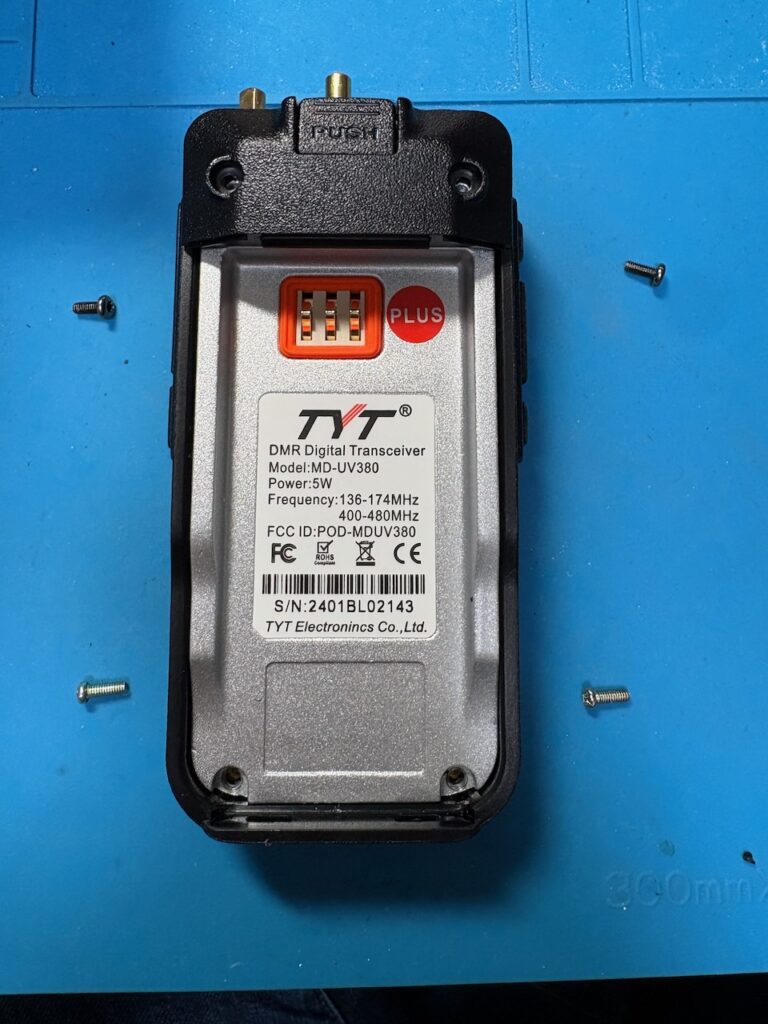

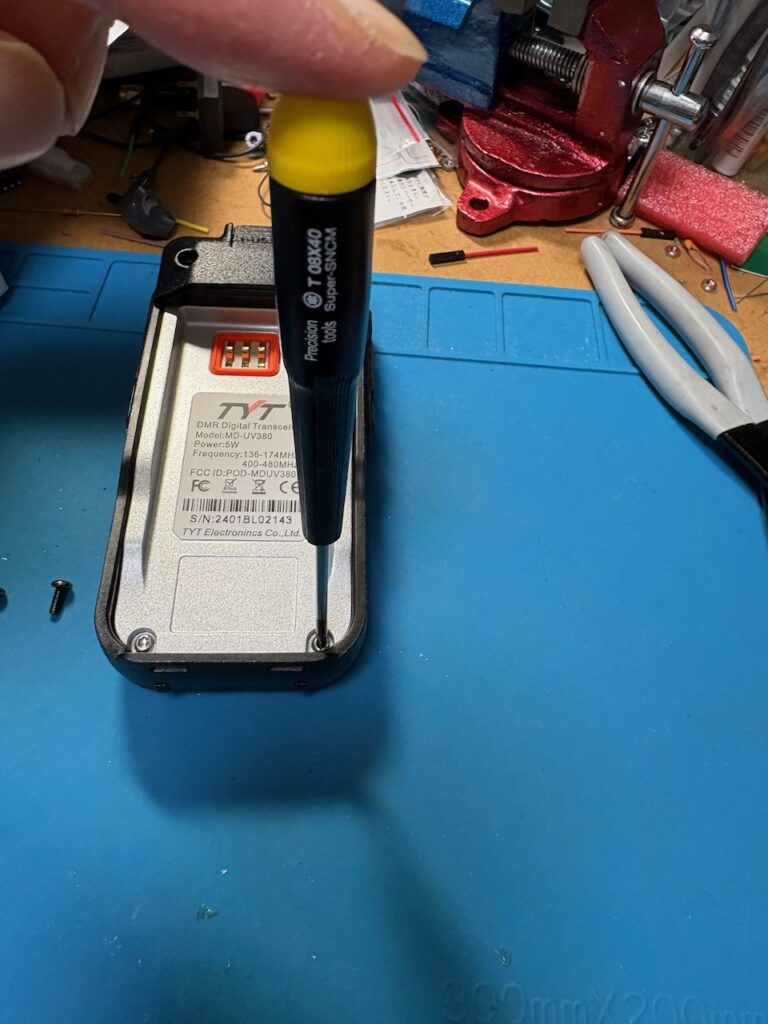

下側にある2つのネジを外します

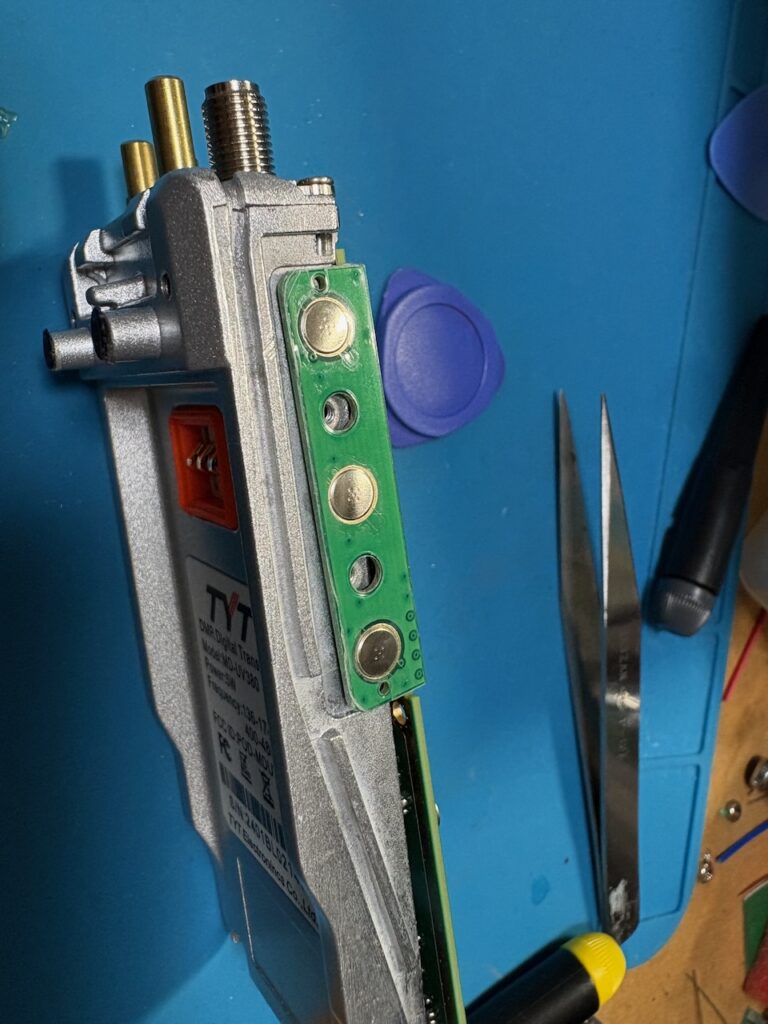

上部のプラスチックは容易に取れます

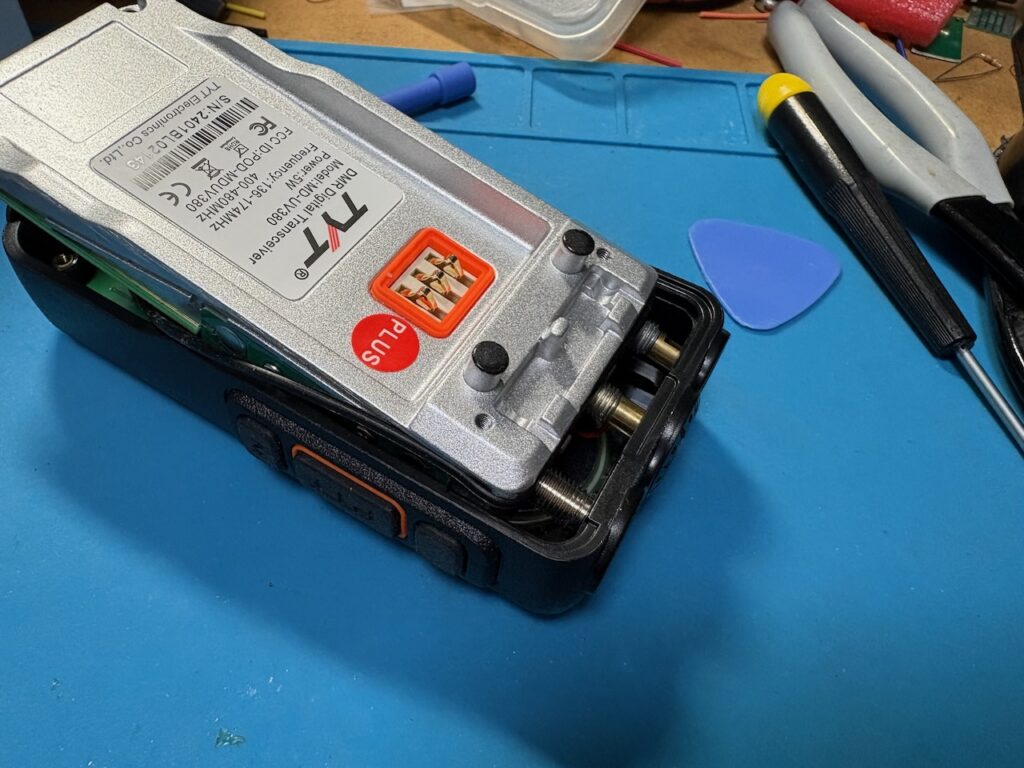

本体はプラスチックのケースで覆われています

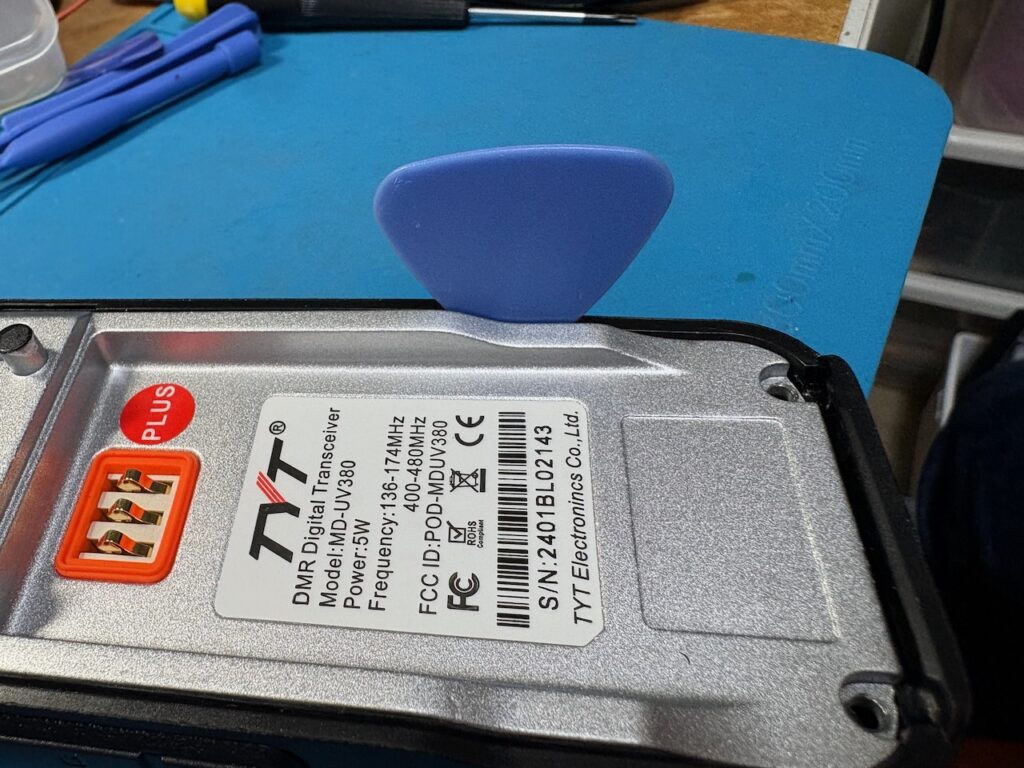

間に何か差し込んで少しずつ外していきます
防水/防滴のパッキンがあるので固いですが外せます

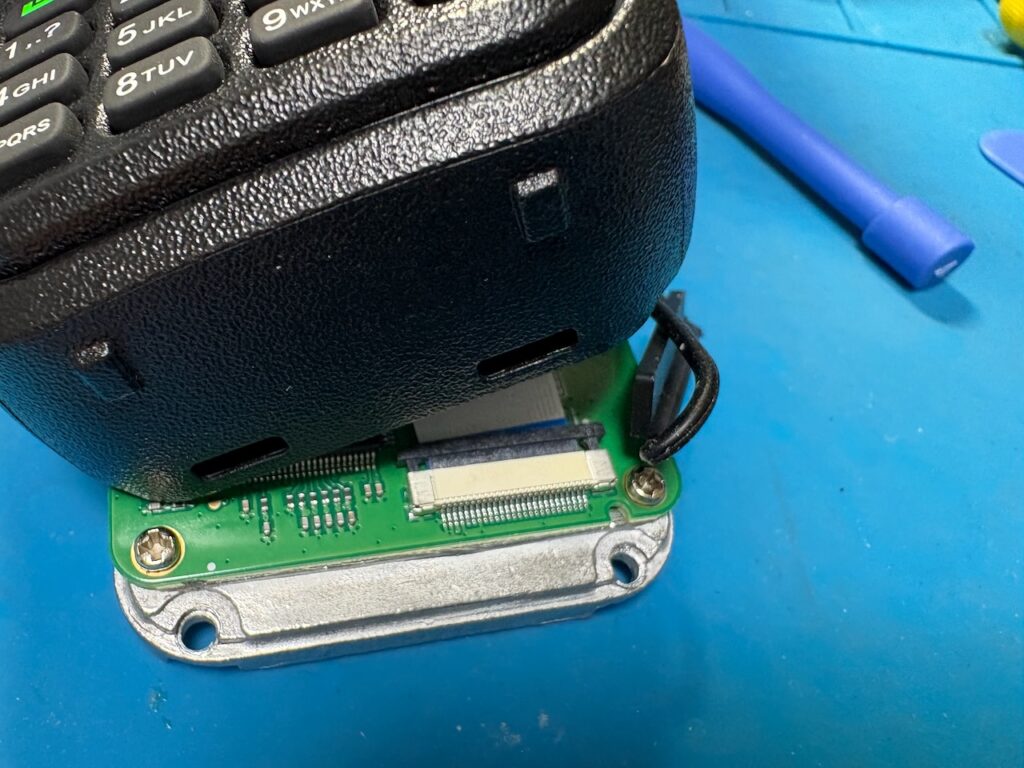

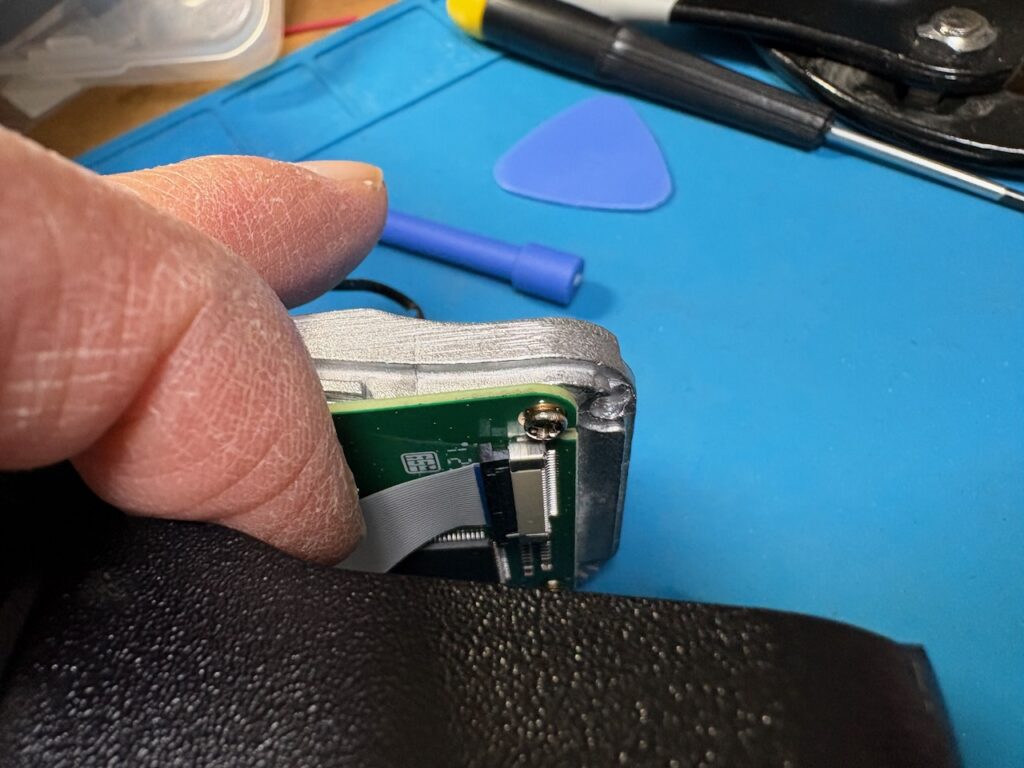

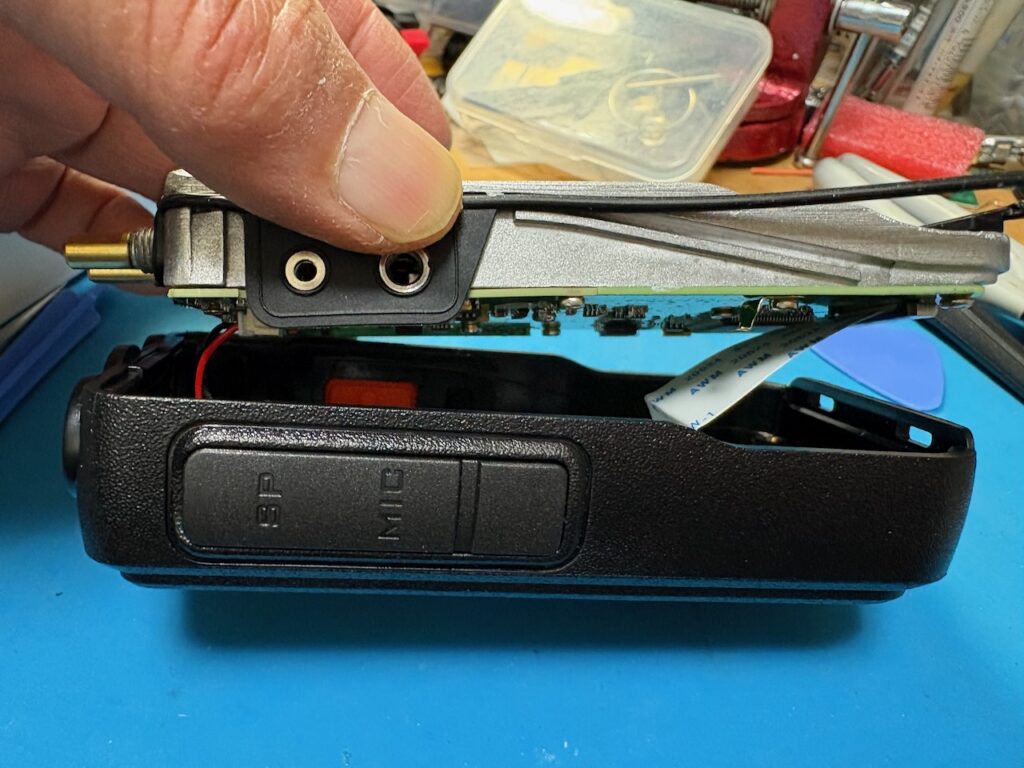

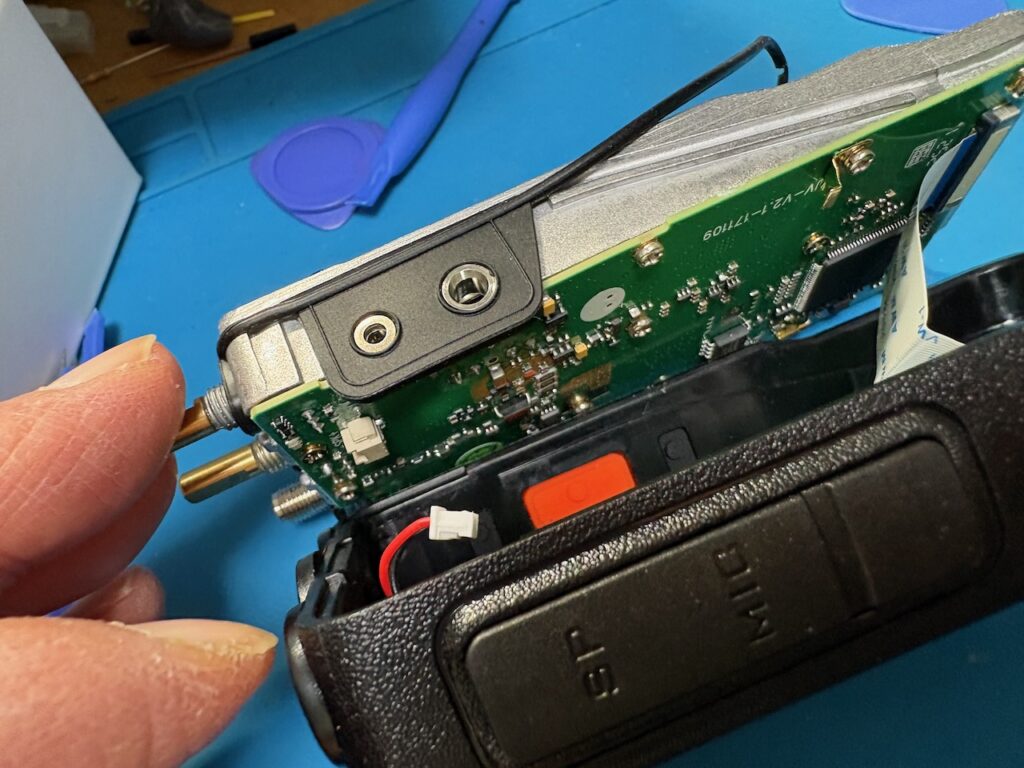

少し持ち上げると配線が見えます

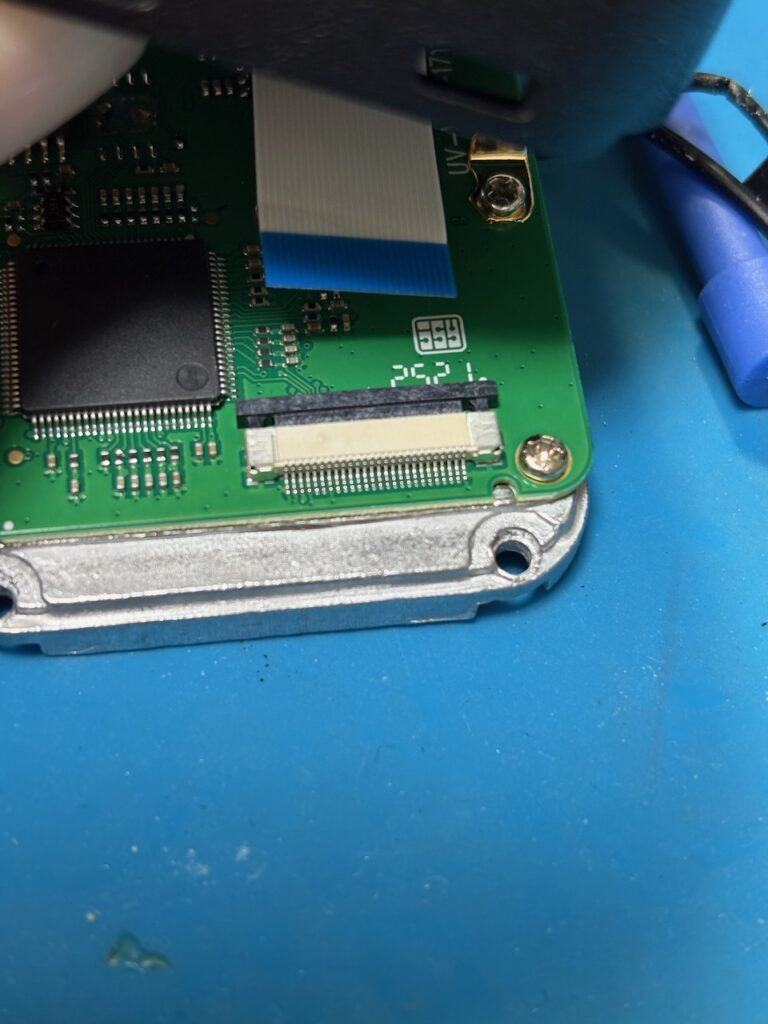

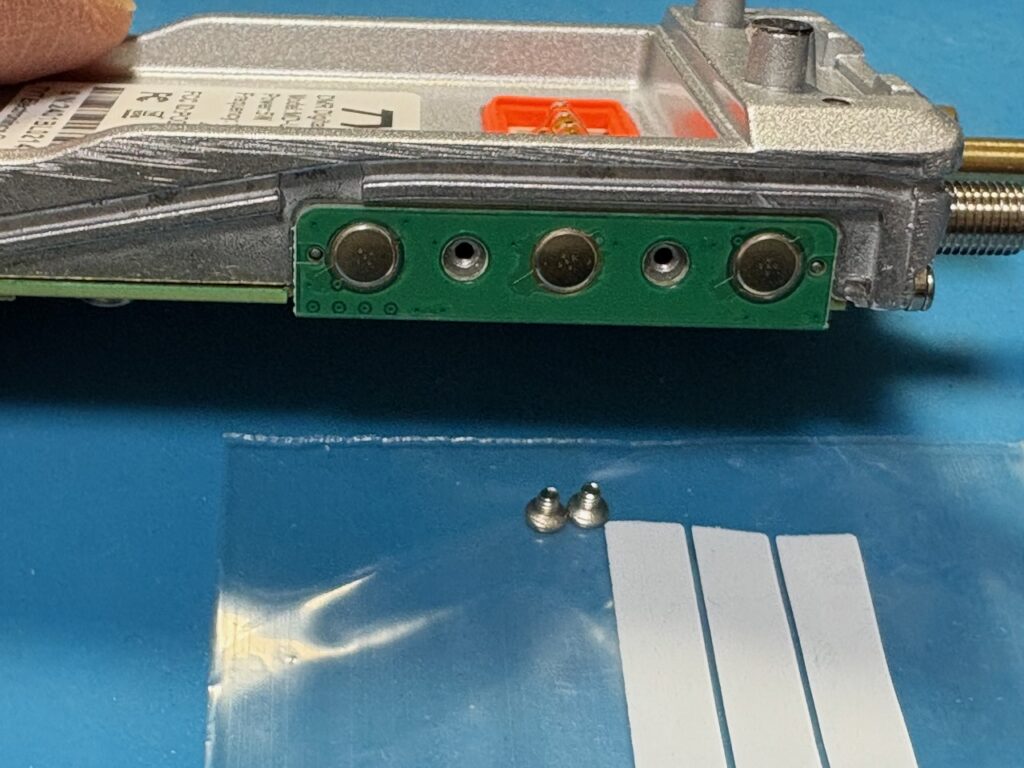

コネクタからケーブルを外します

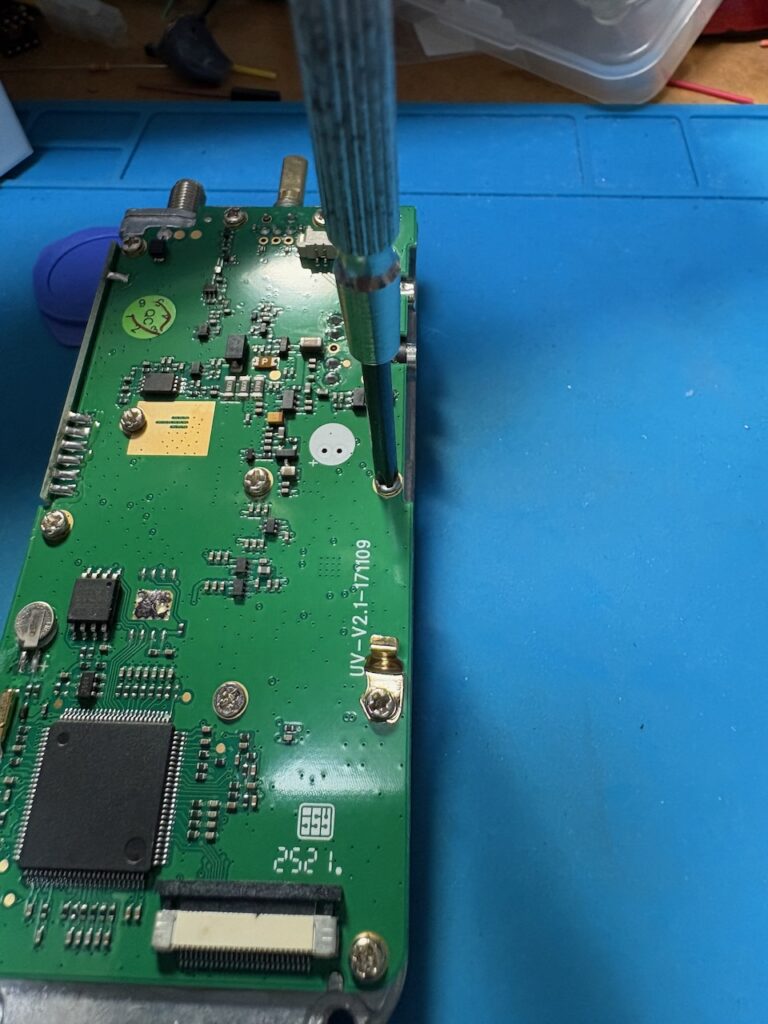

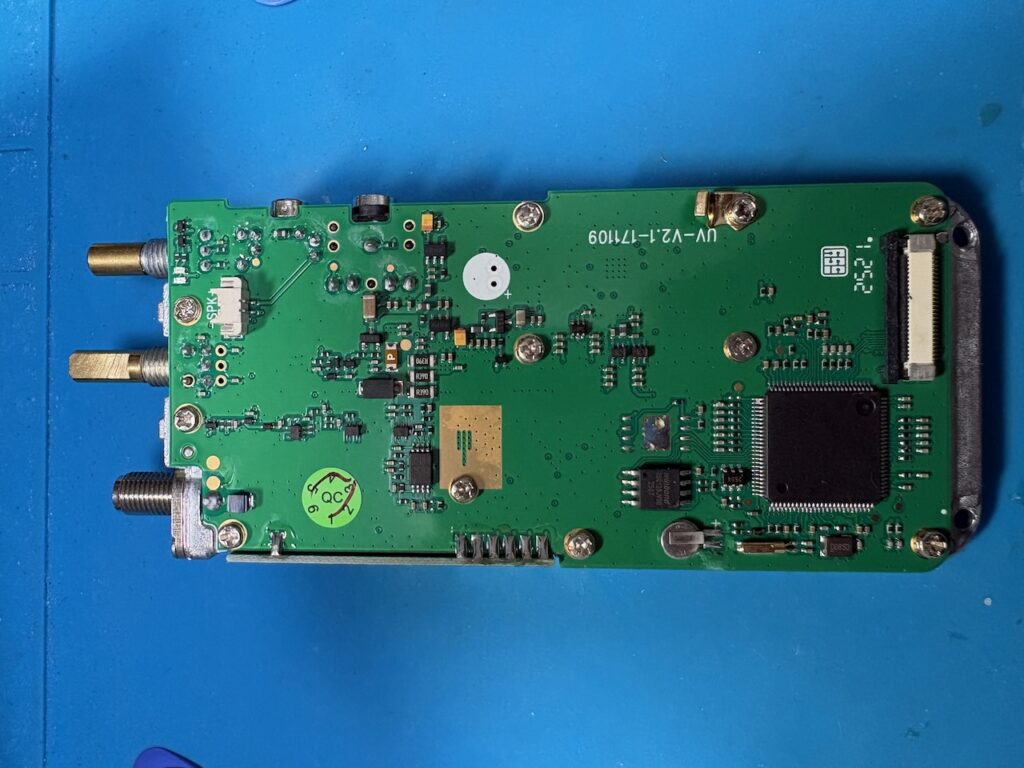

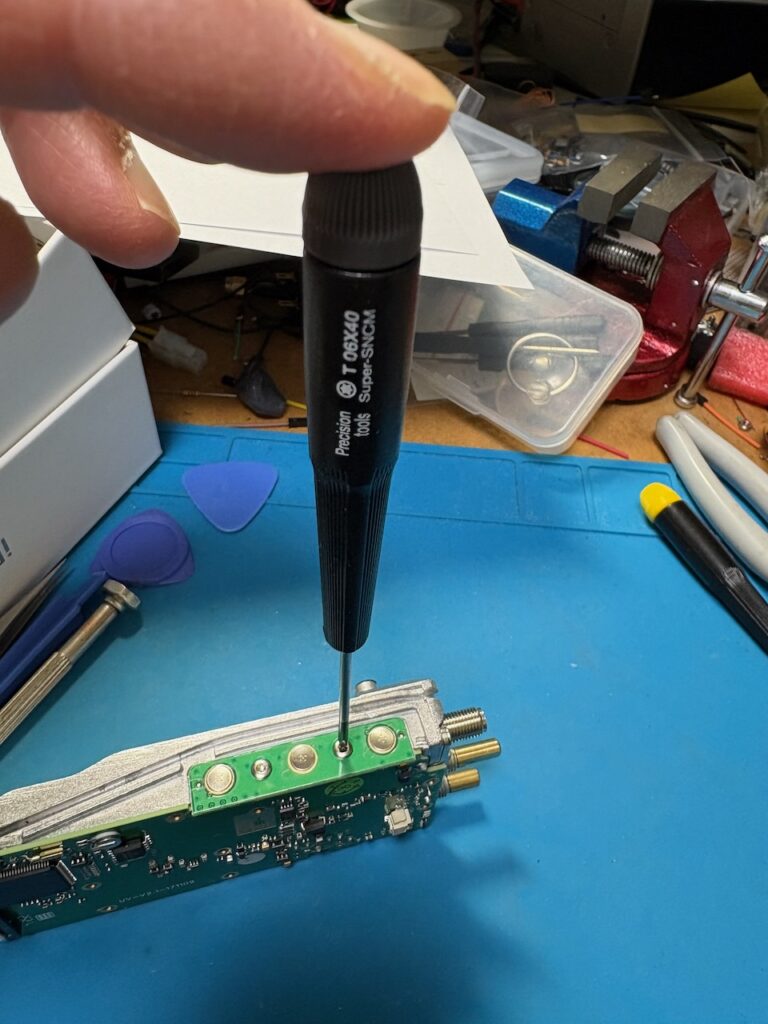

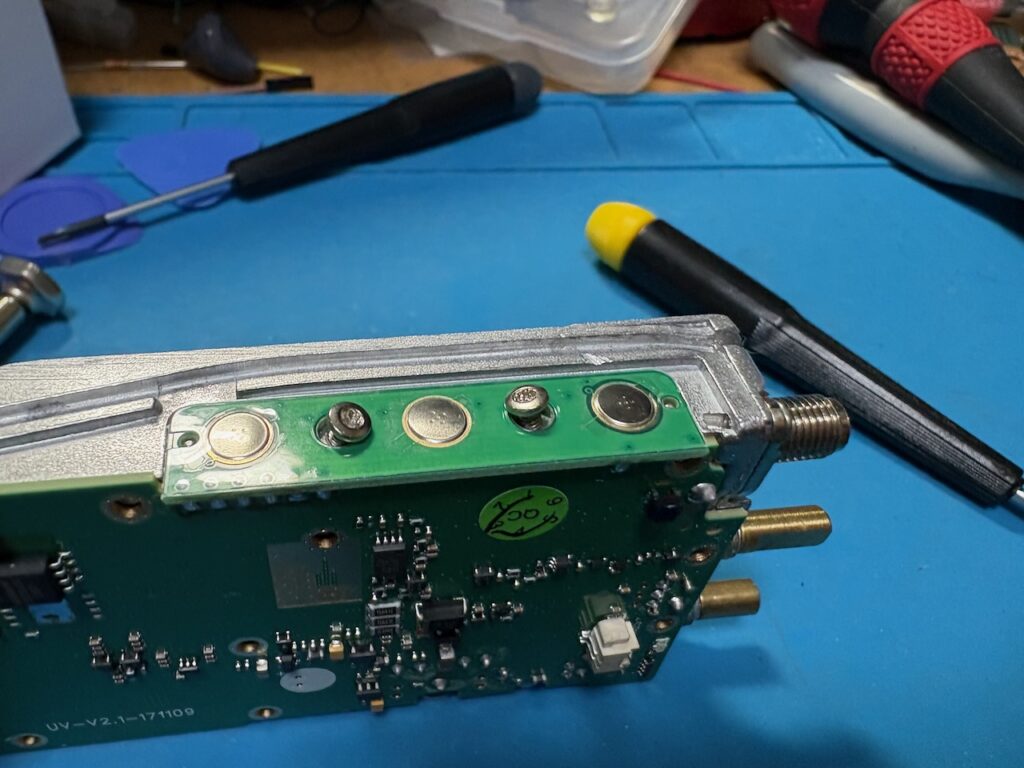

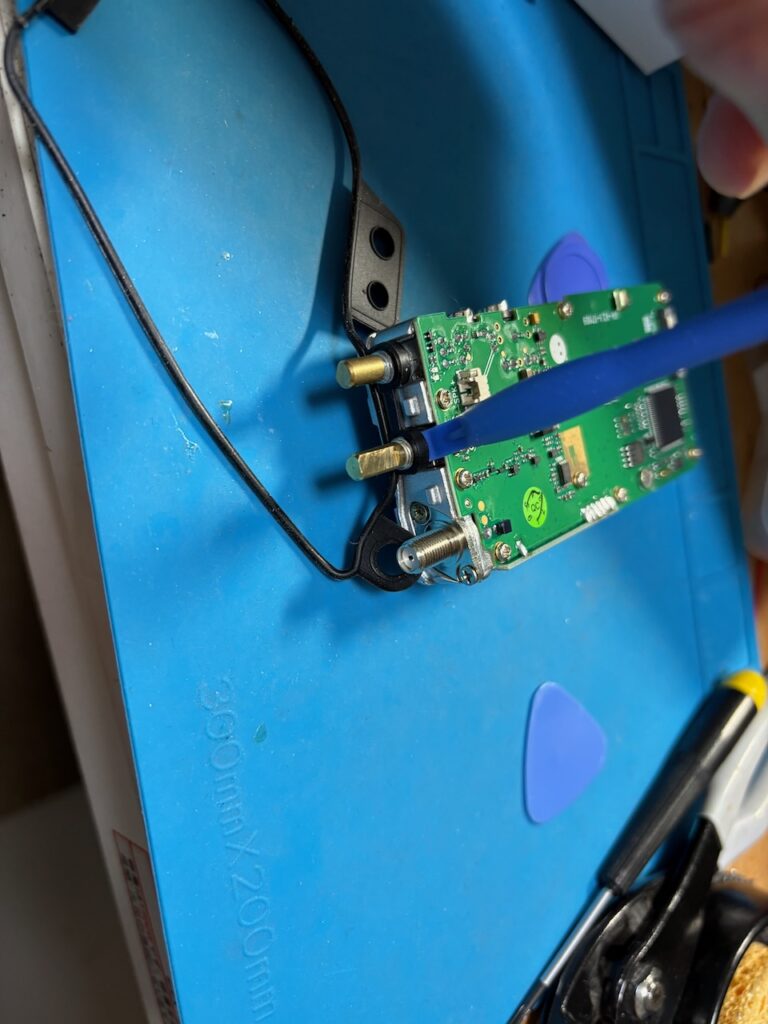

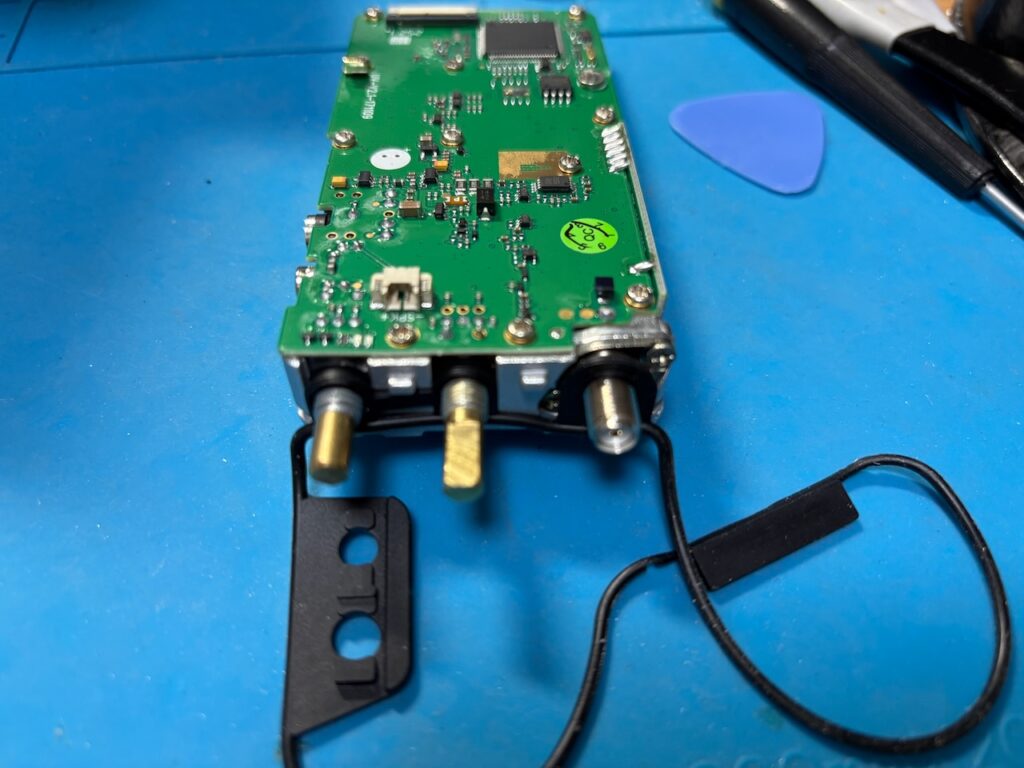

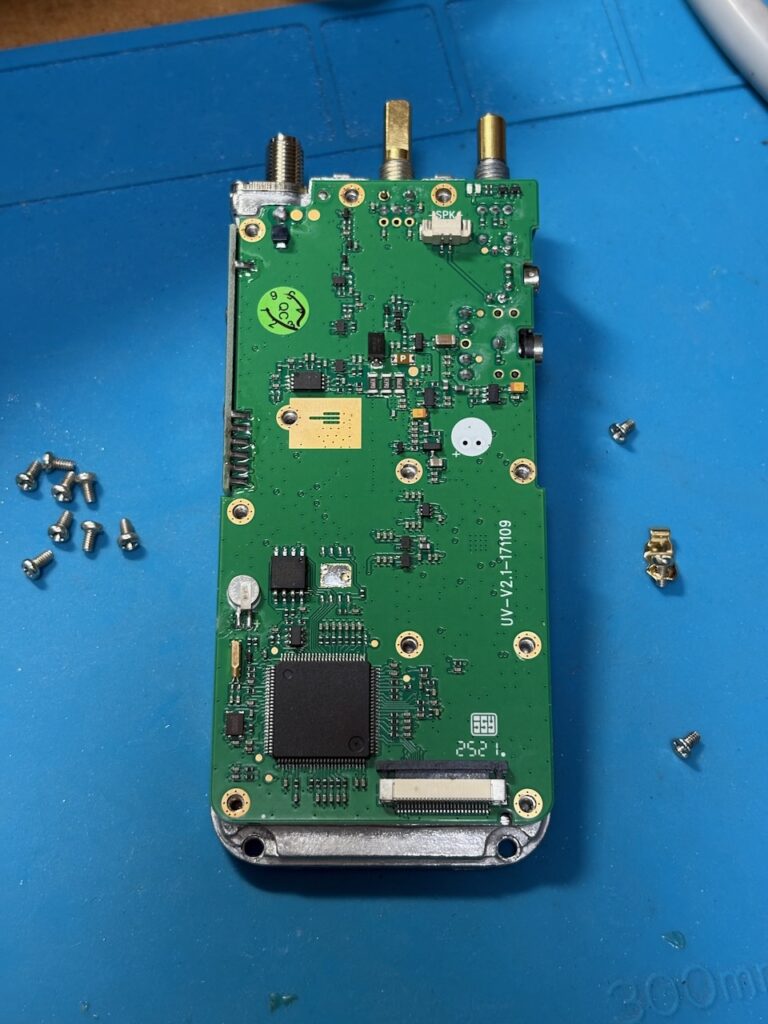

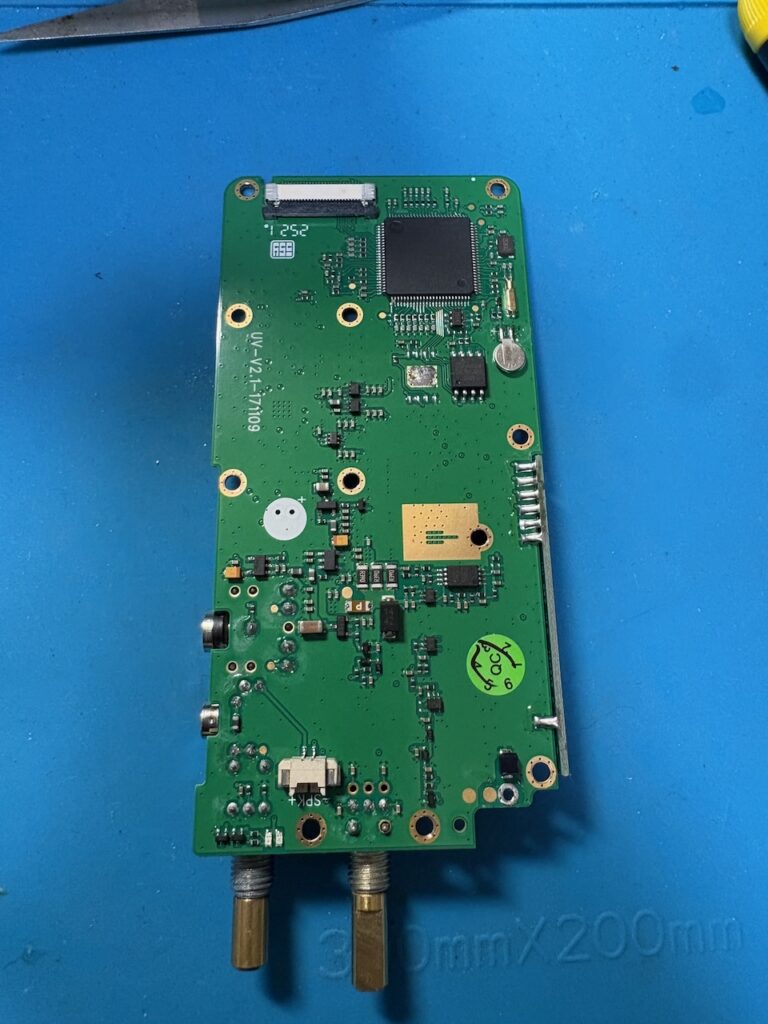

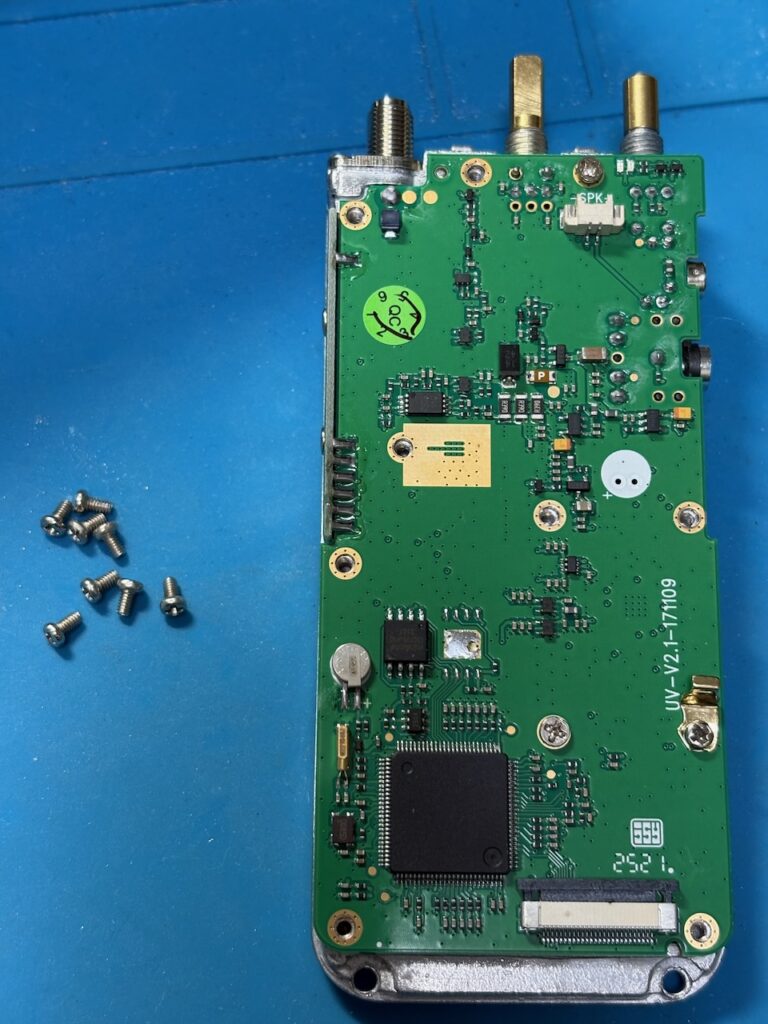

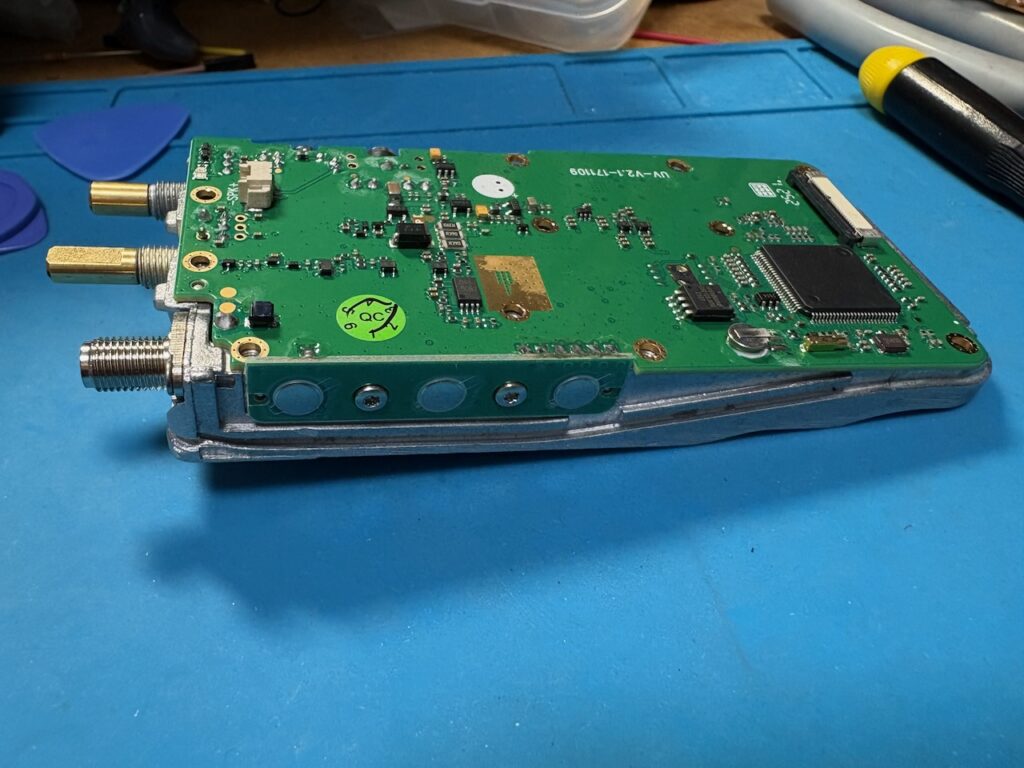

2つに分かれたら基板の取り出しです
ここからは参照したページに詳しく書いてある基板の改造についてです。

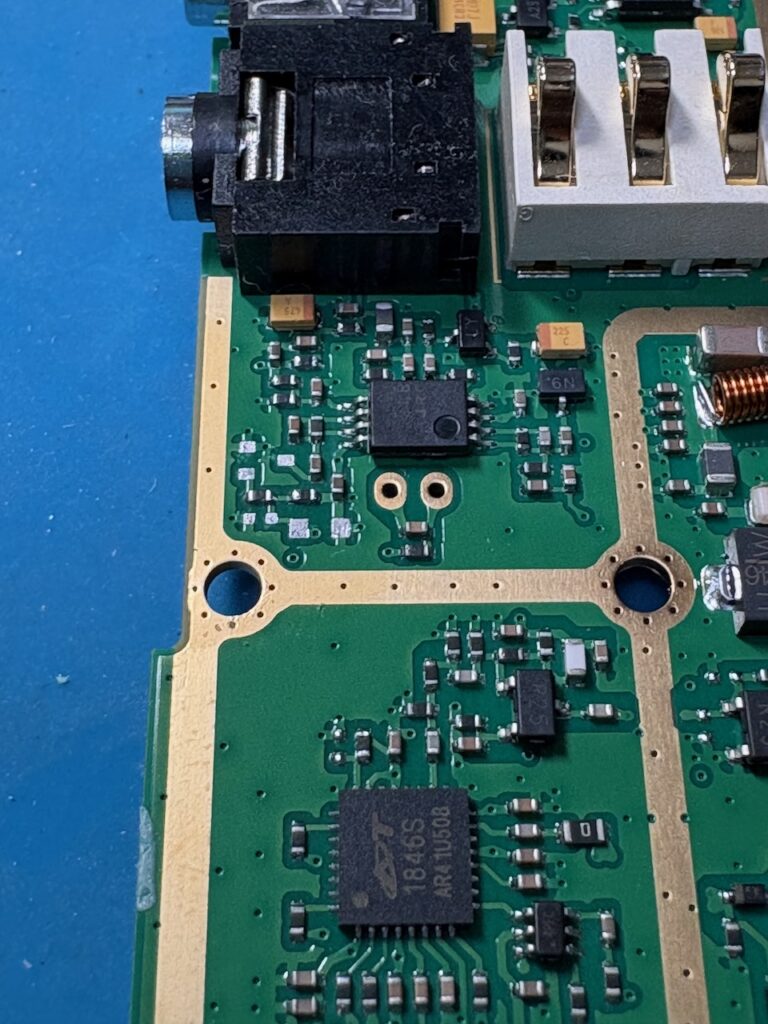

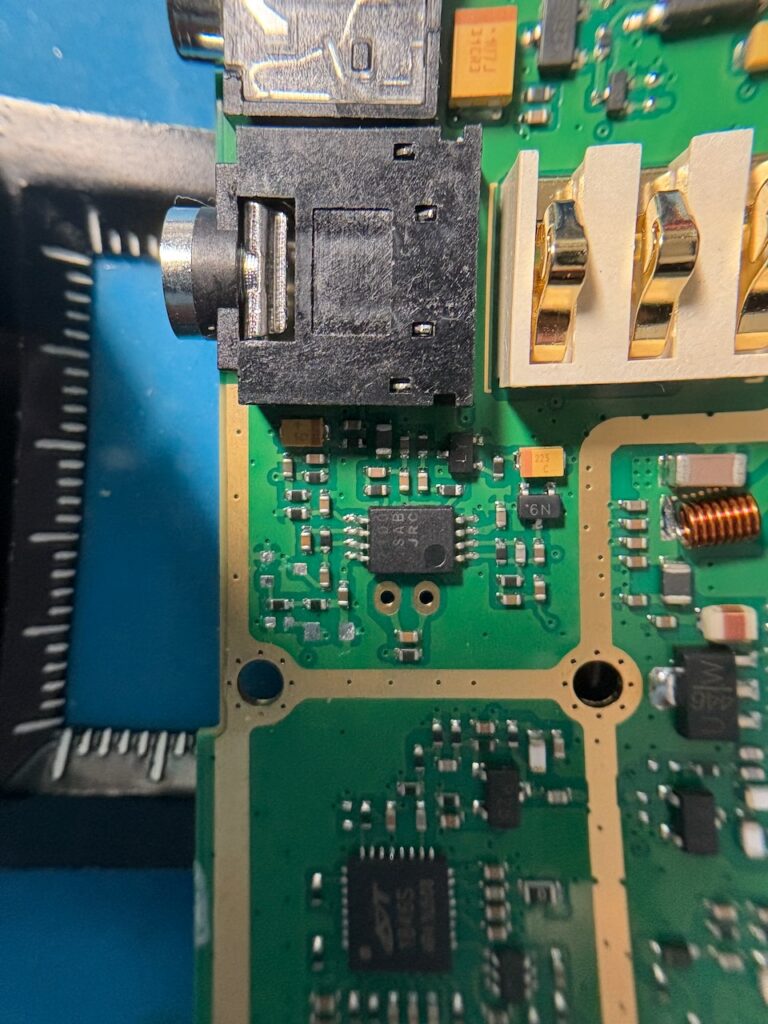

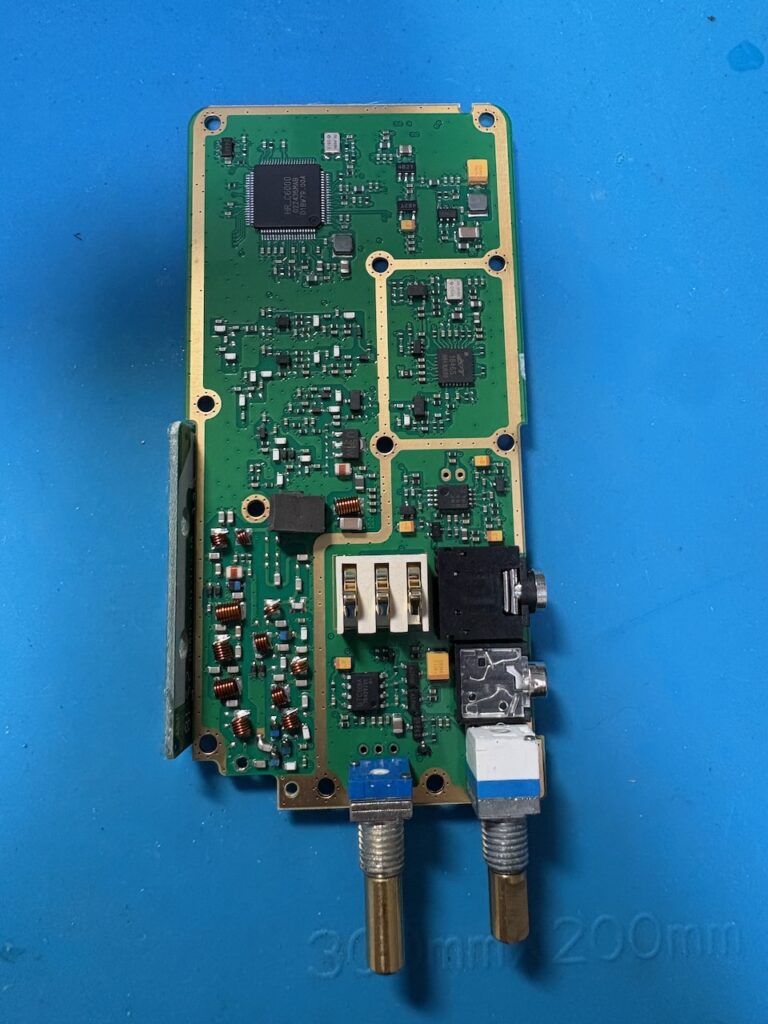

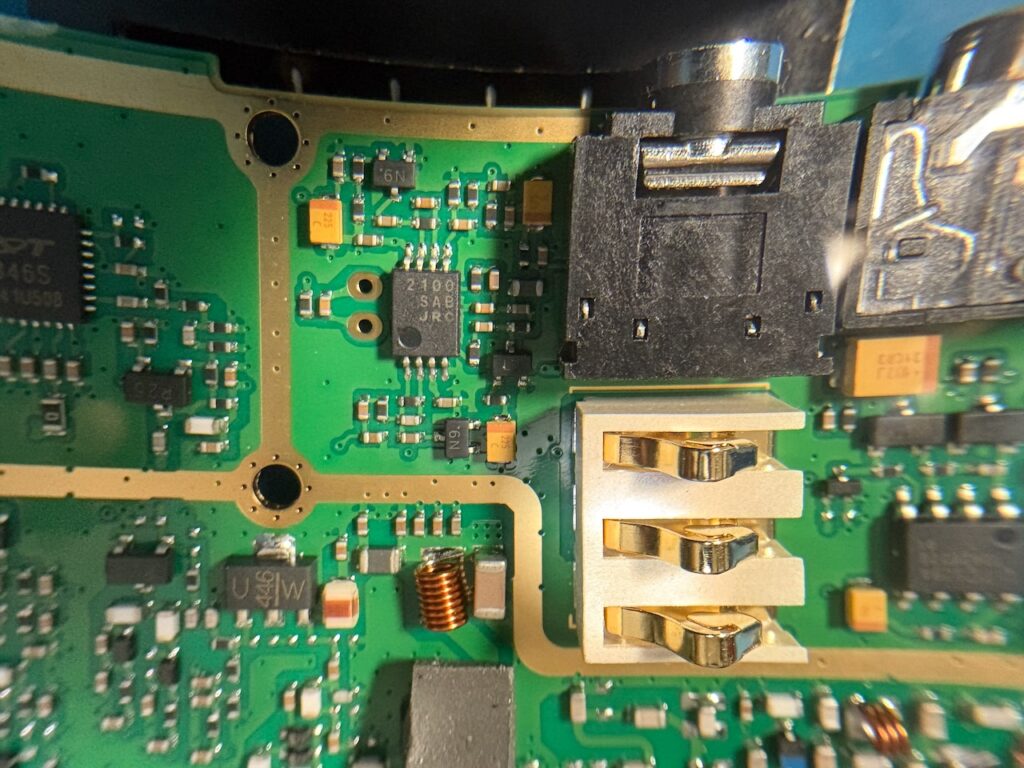

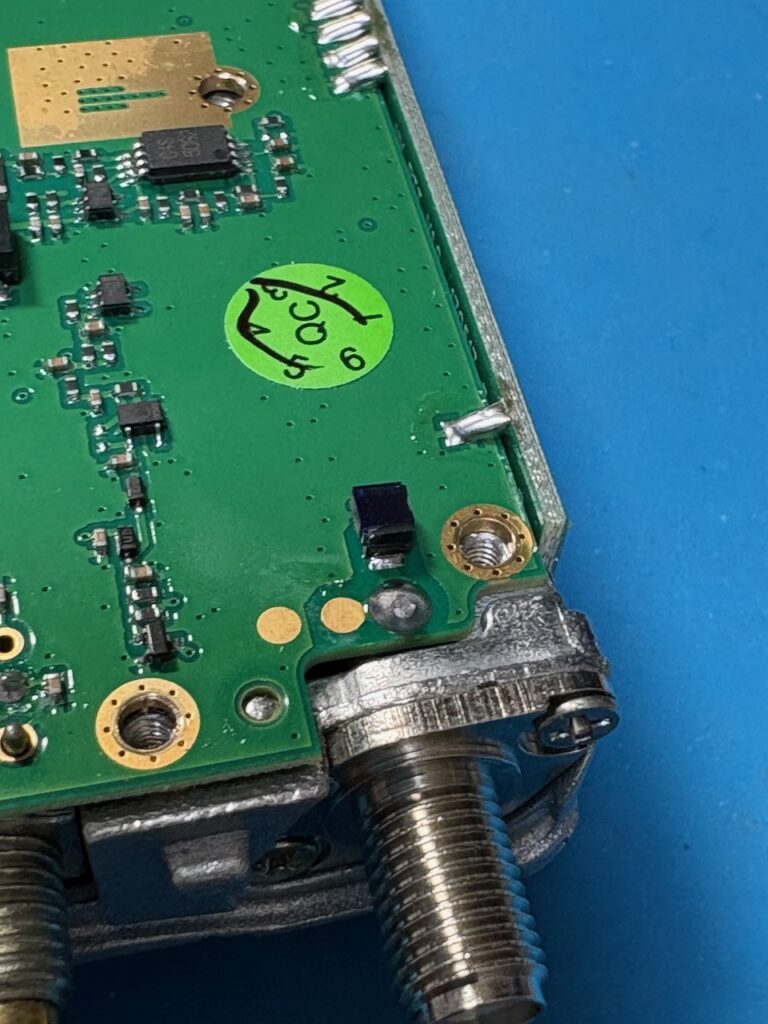

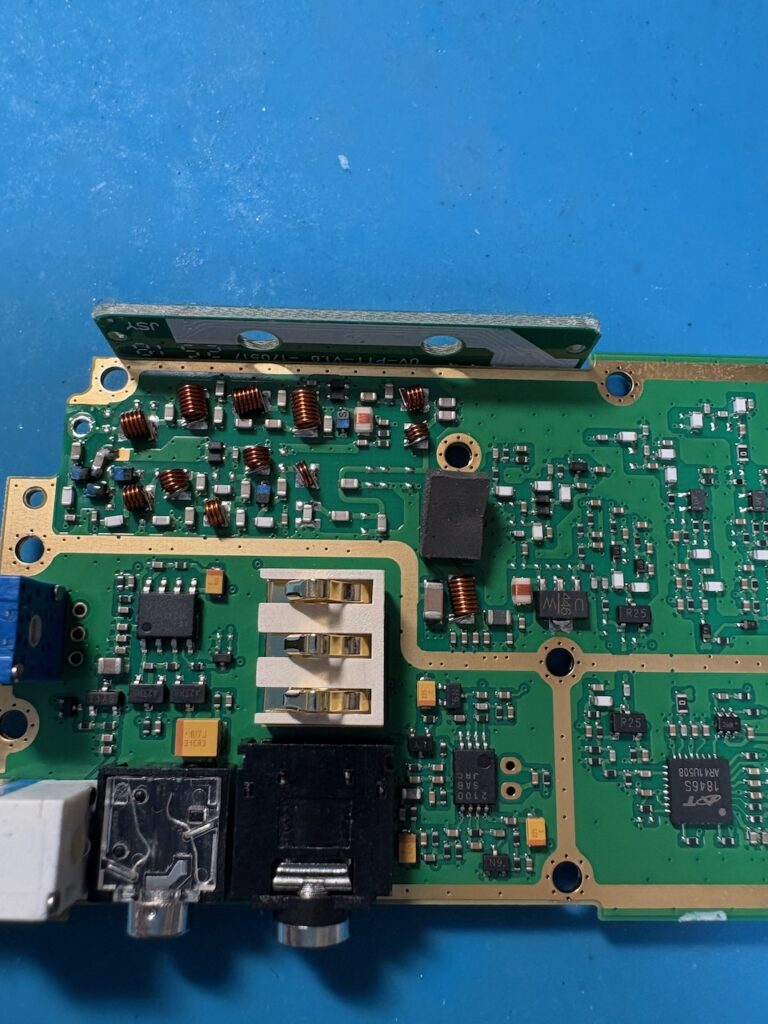

最初に改造前の状態を撮影しておきます

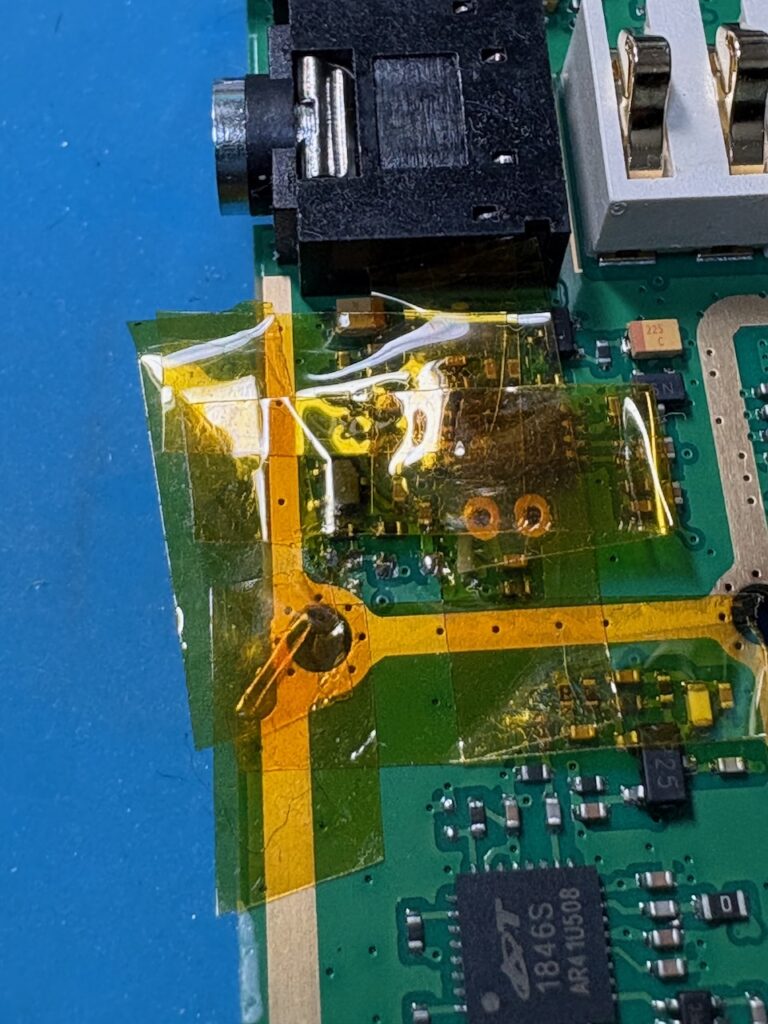

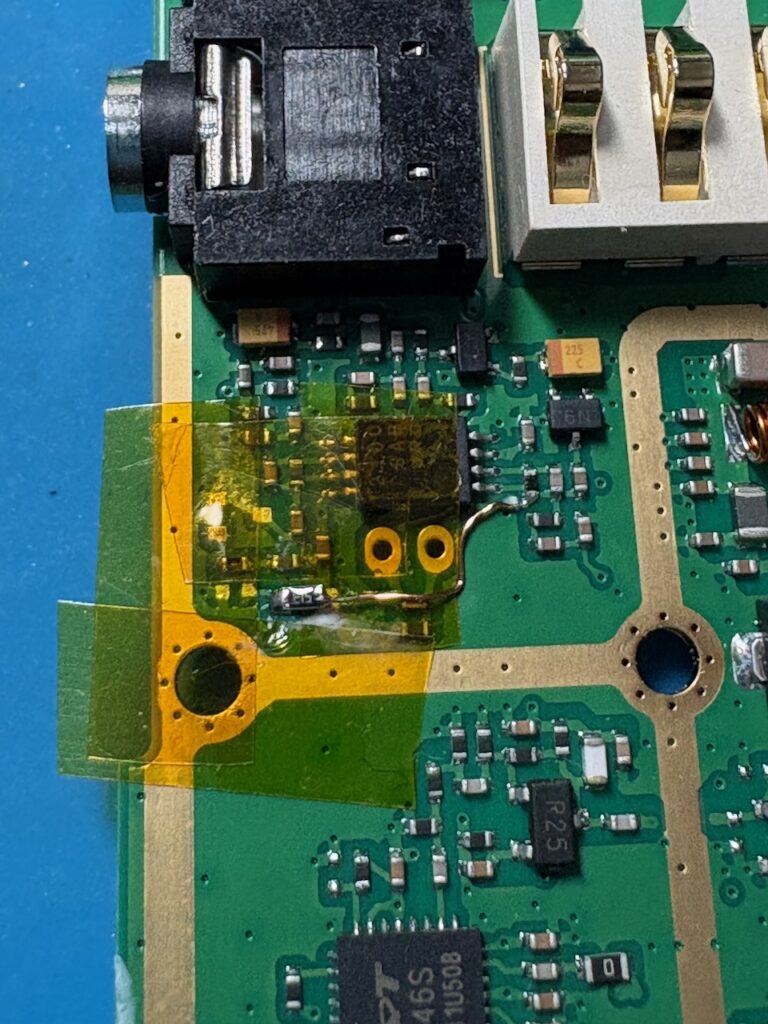

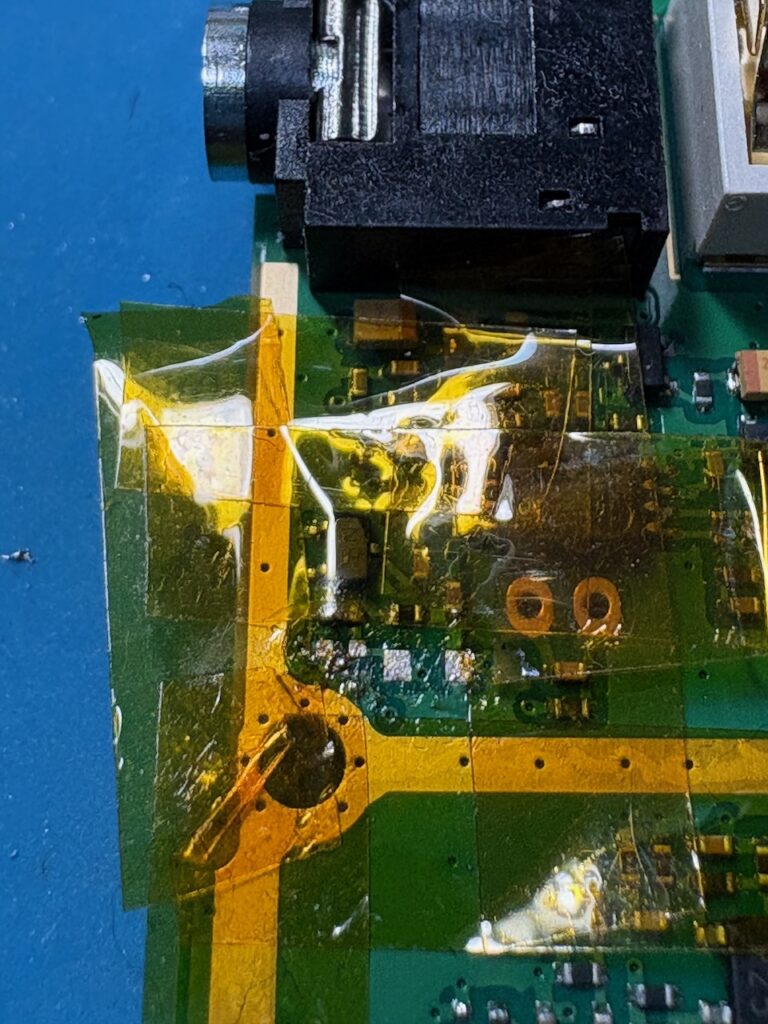

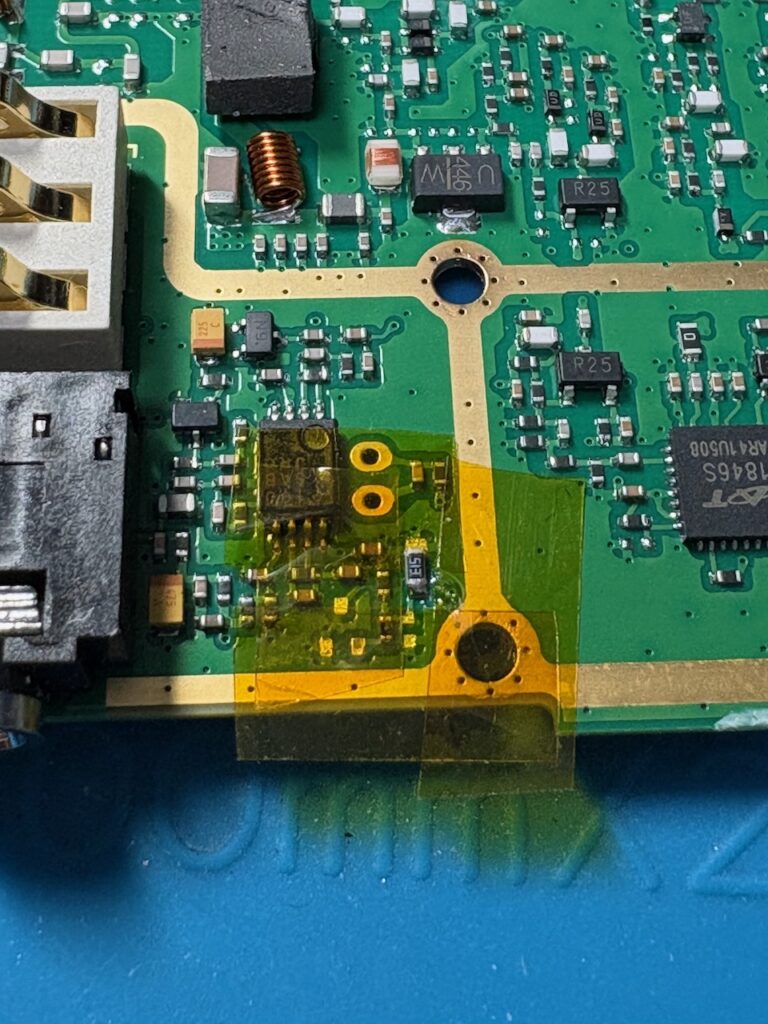

ターゲットとなるチップ部品の周りを保護します
小さい部品は両方の電極を1本のコテで同時に加熱します
トランジスタなどはコテを2本使って部品を外します

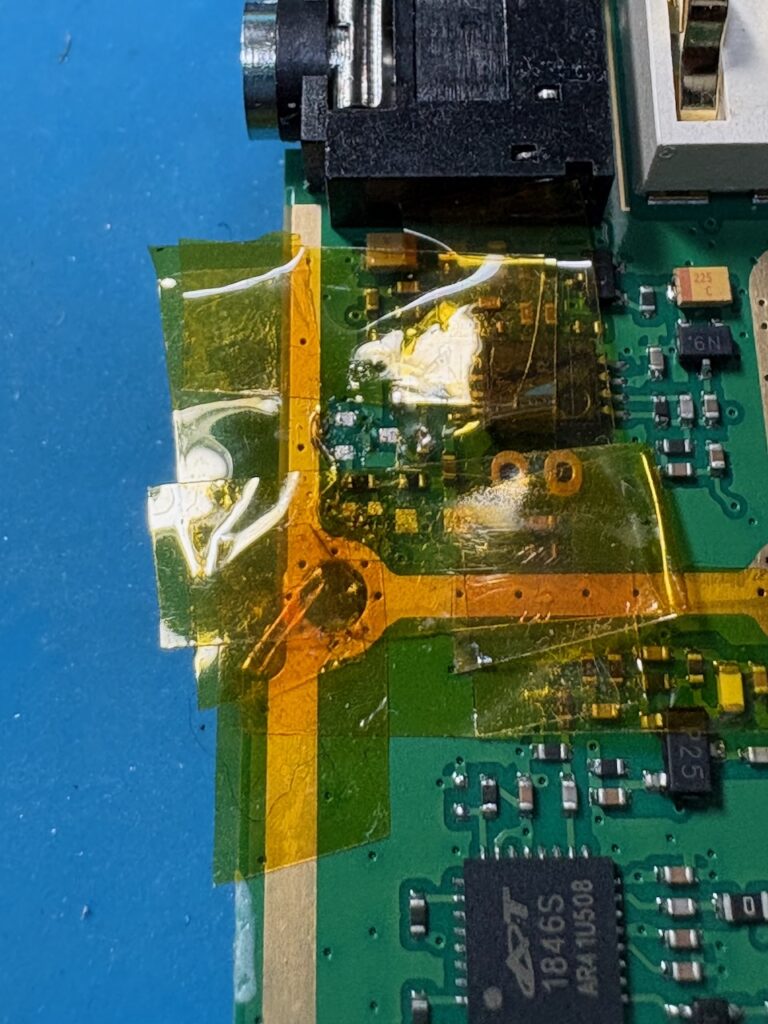

部品を外したらフラックスを除去して状態を確認します

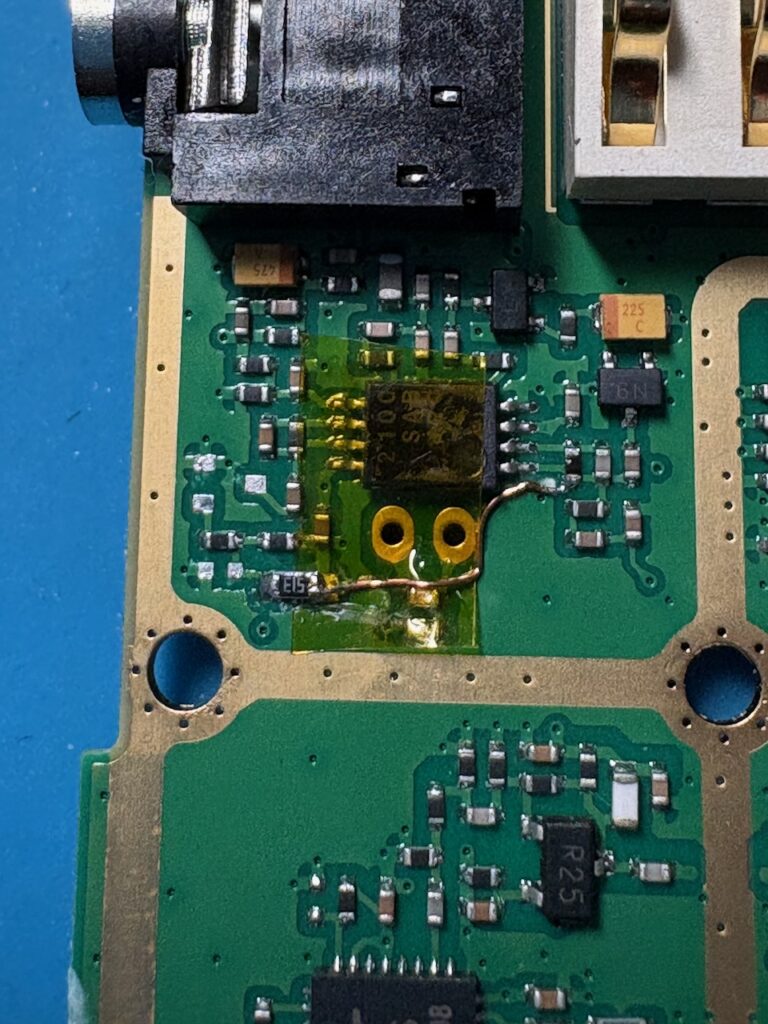

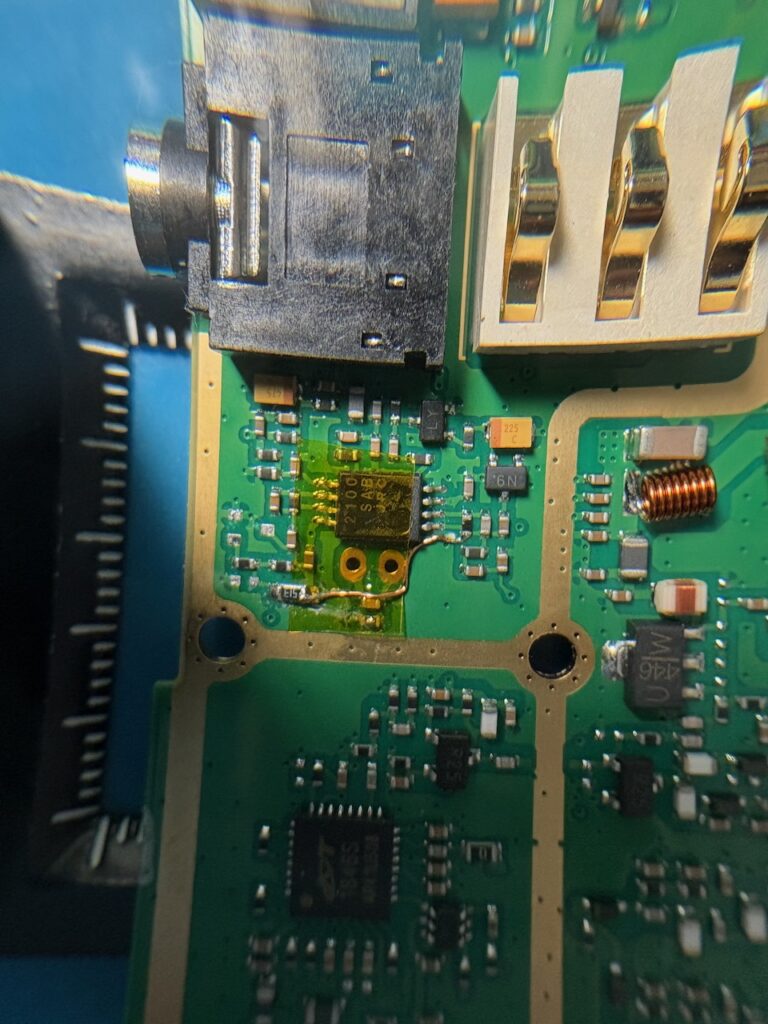

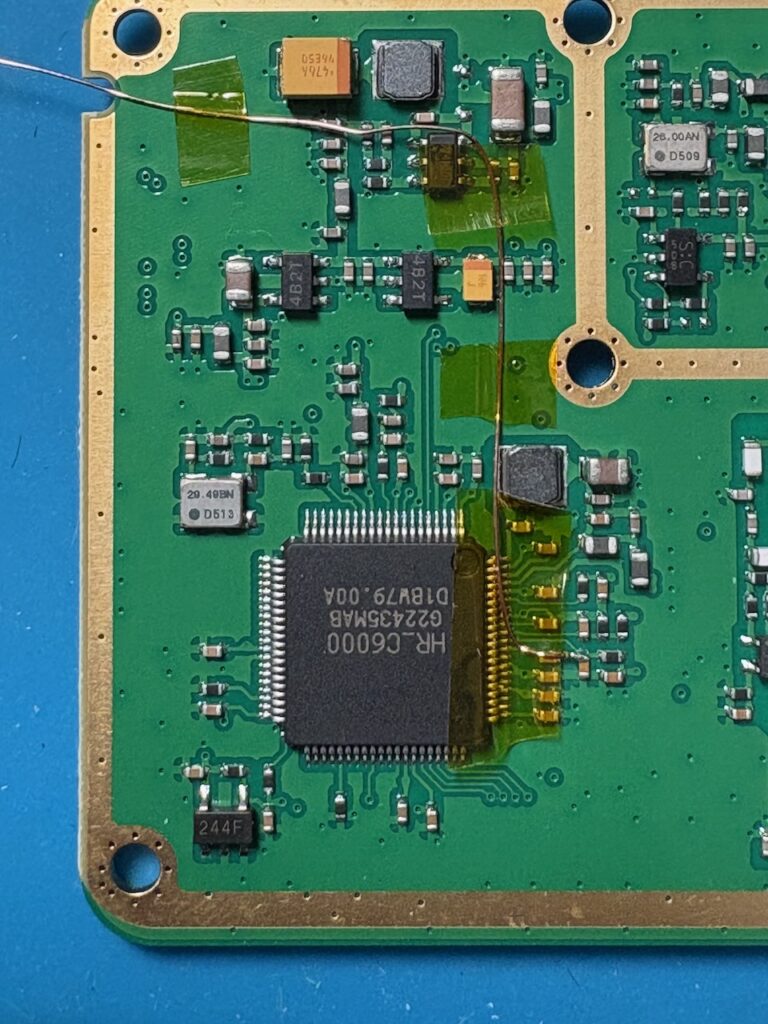

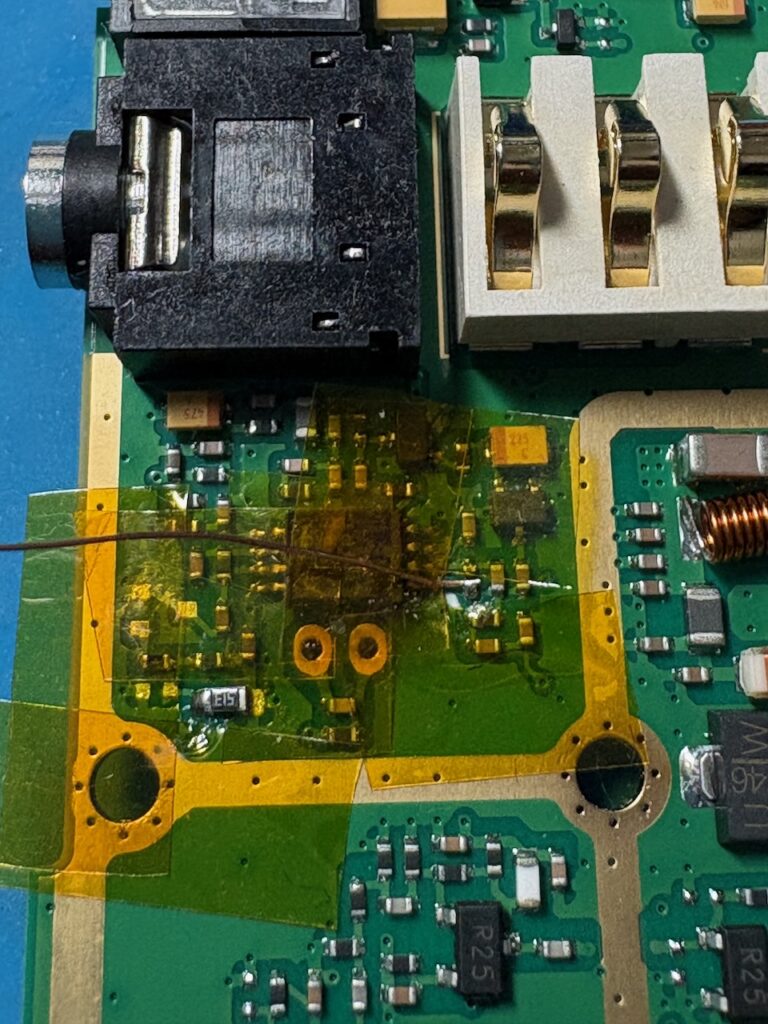

問題なければジャンパします
AWG#30より0.2mm前後のポリウレタン線（UEW）が良いです

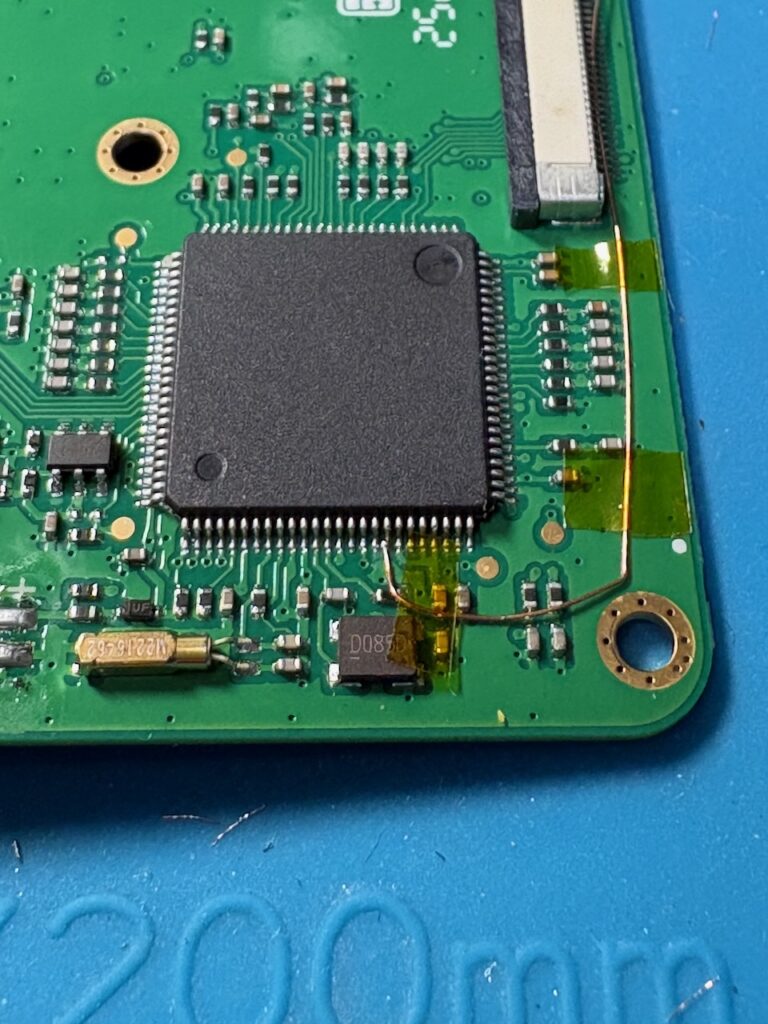

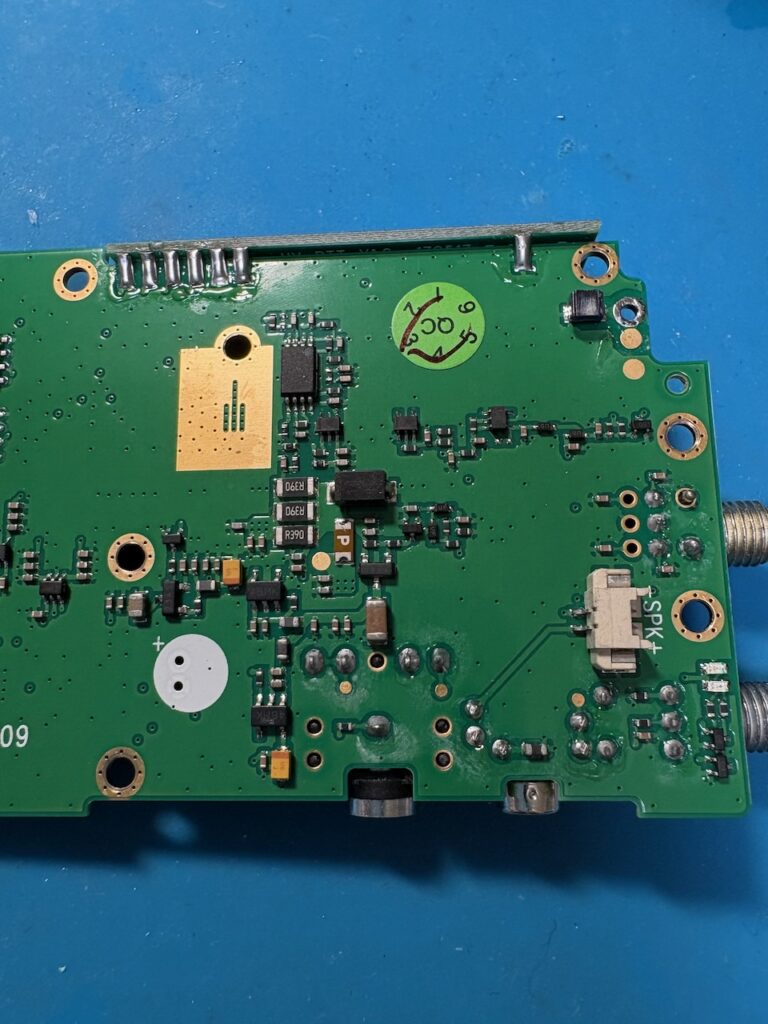

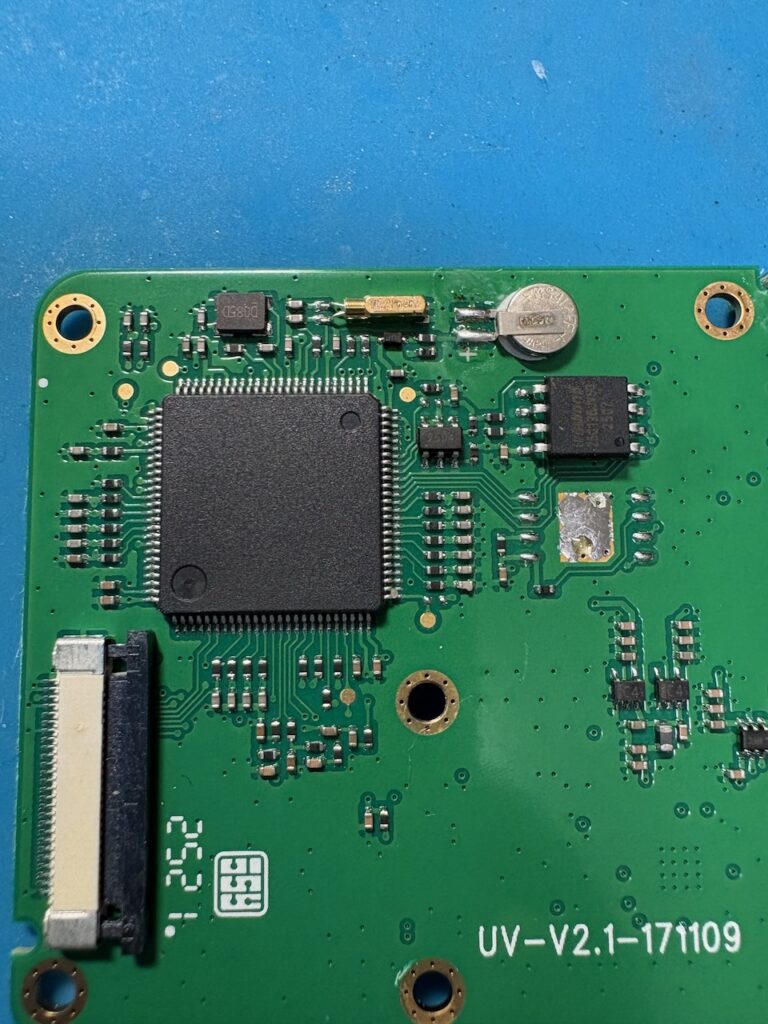

表と裏のジャンパが1本あります
こちらは部品を外すところは有りません
オリジナル解説の写真には不要なジャンパがあるので気にしない
（緑と青のジャンパは無視しろと書いてある）
UEWなら少しだけ削れば基板は浮かないハズ
改造が終わったら元に戻して、ソフトウェアを書き換えます。
なんとWebブラウザでDMR.toolsのサイトに行き、無線機とUSBで接続した状態にすると、ソフトウェアの書き変えができます
ただしブラウザはChromeに限られるようです
屋内での実験専用ならパッキンは入れないでおきます
（また開ける場合に楽・防滴とか必要なら入れる）
電源を切った無線機とプログラミングケーブルを接続します
WebブラウザでDMR.toolsに行きます
PTTスイッチと上にあるスイッチを押しながら電源を入れます
LEDが赤と緑で交互に点灯し、プログラムできる状態で起動します

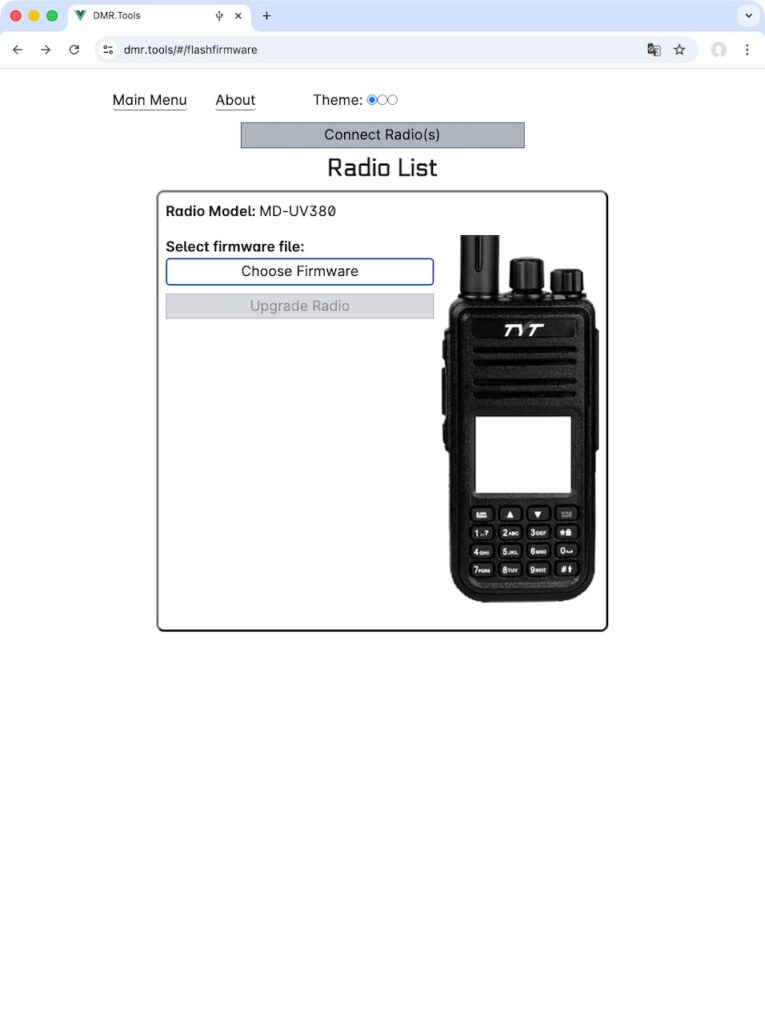

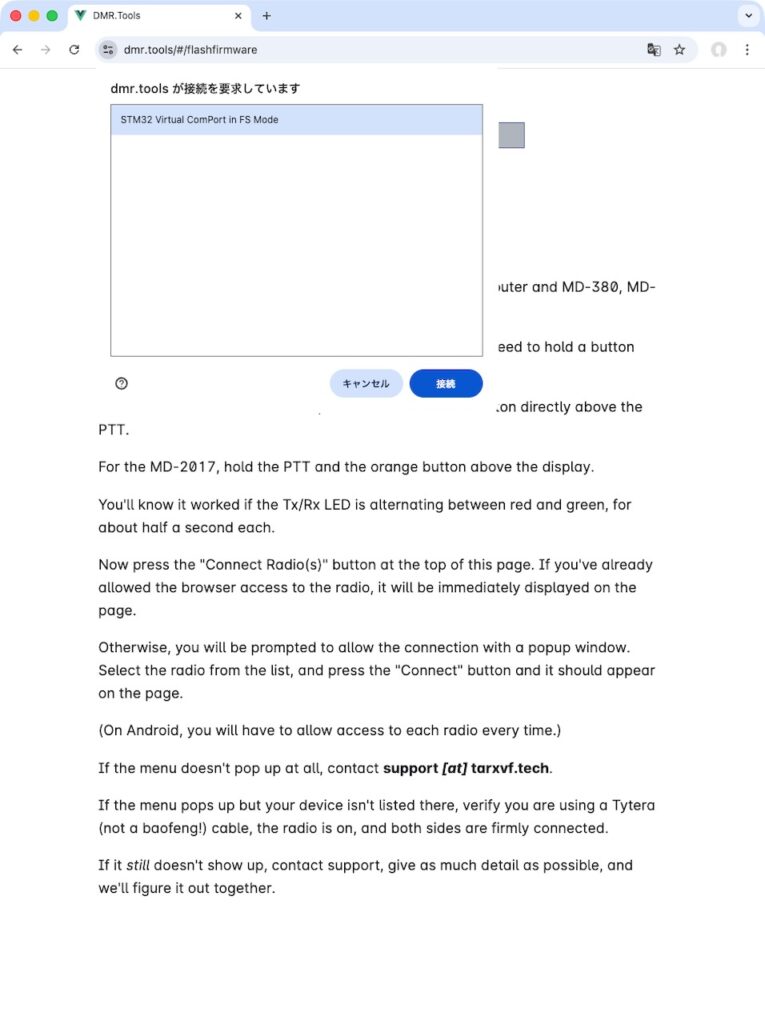

Connect Radio(s)をクリックします

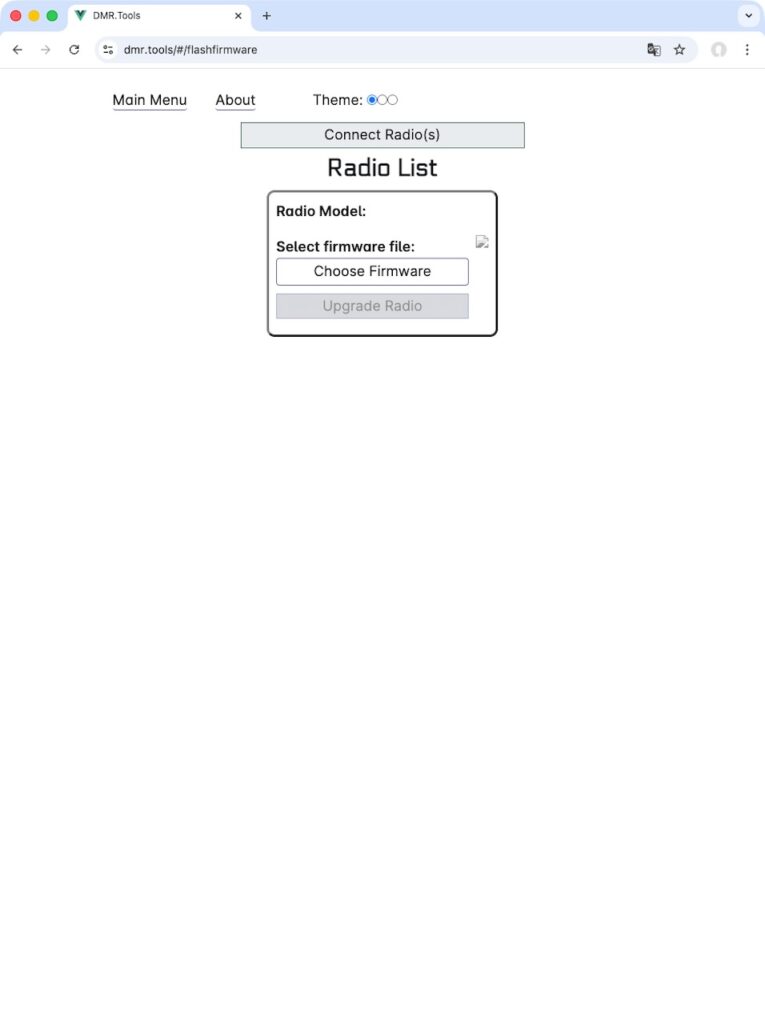

書き換えモードになっていないとRadio Modelが空欄になります

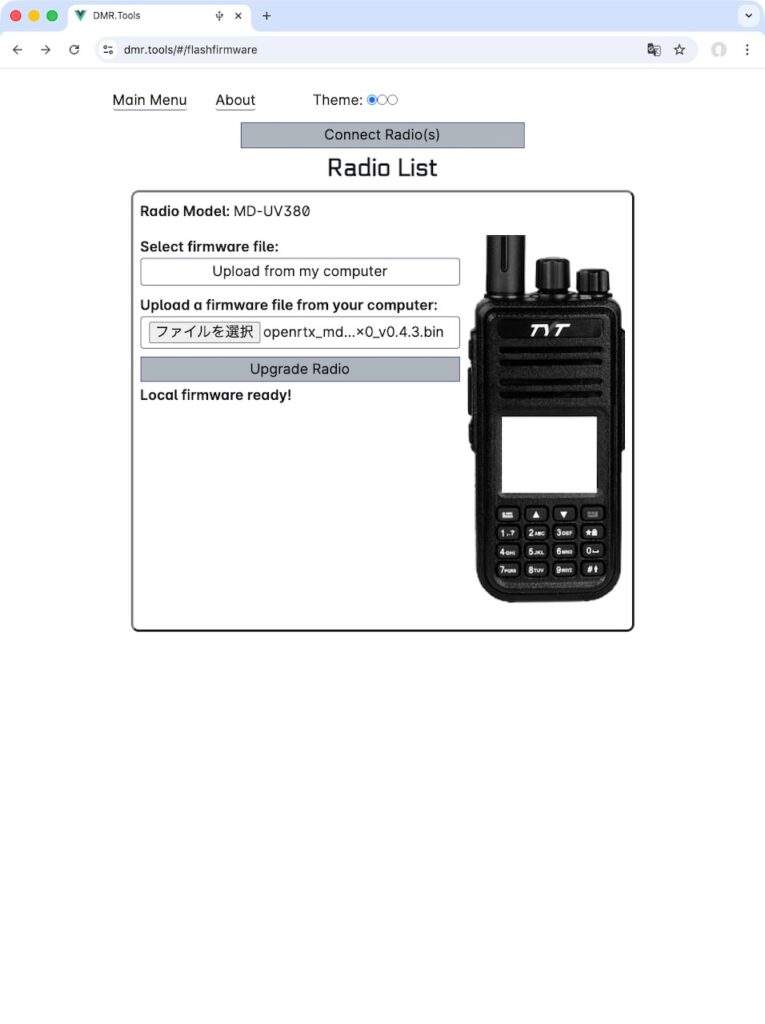

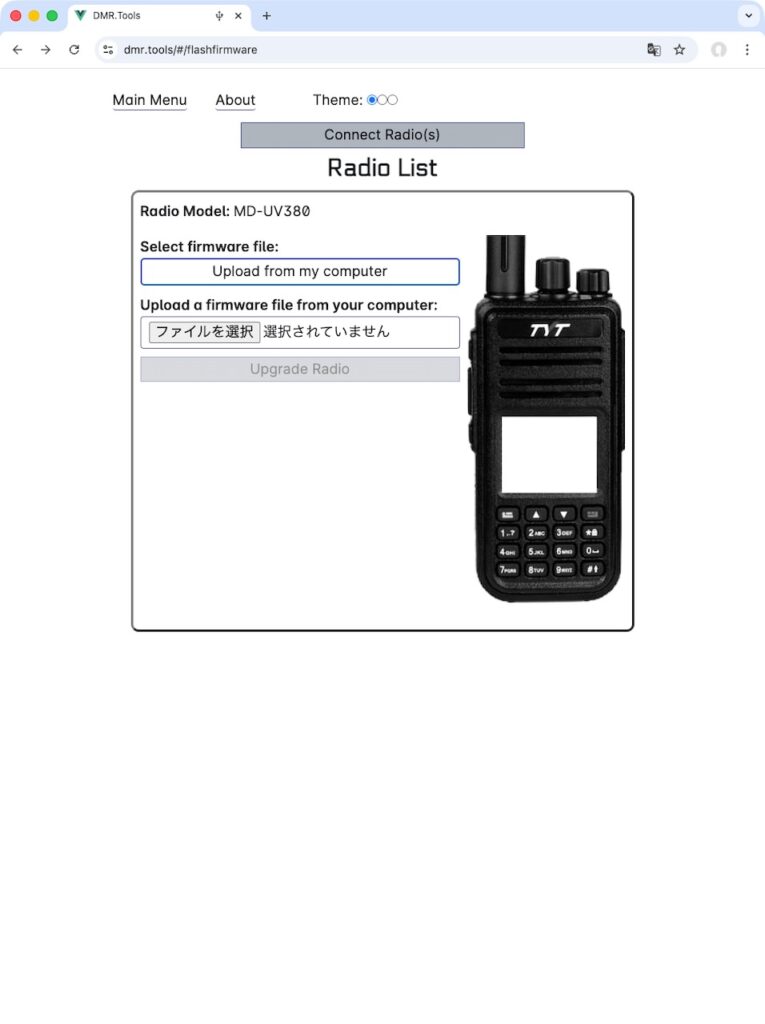

すでにWebサーバある中の最新を選ぶかファイルを選択します
Githubにリリースされたファイルはあります
Upgrade Radioをクリックします

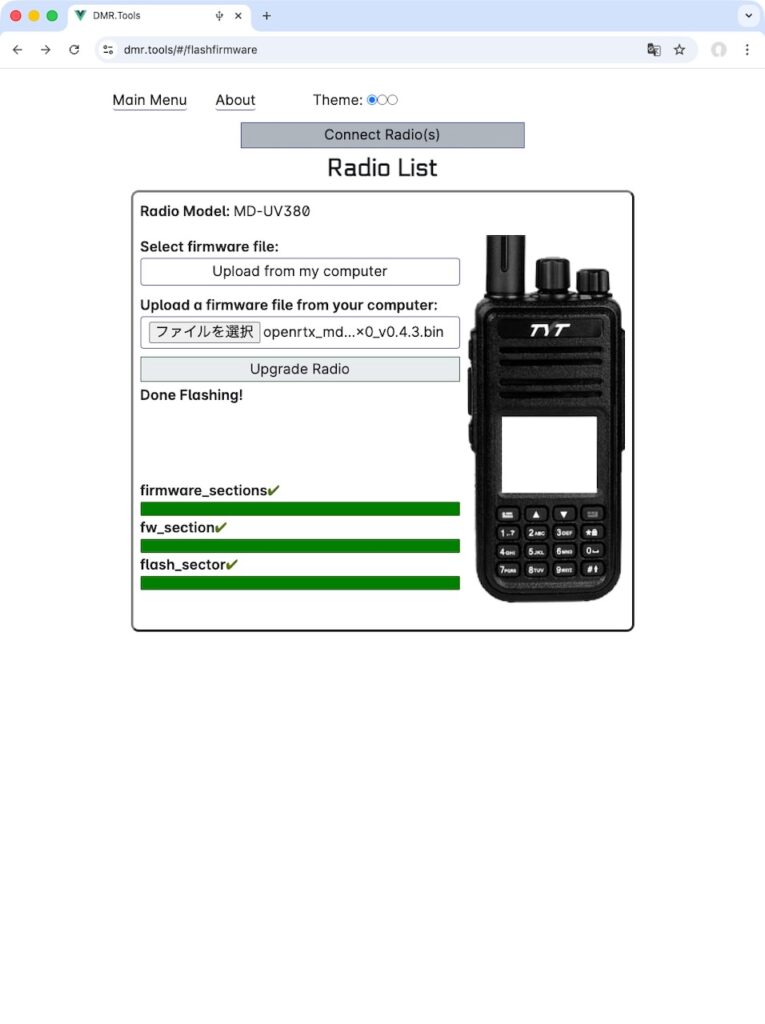

書き終わるのを待ちます
無線機の電源をoff/onします

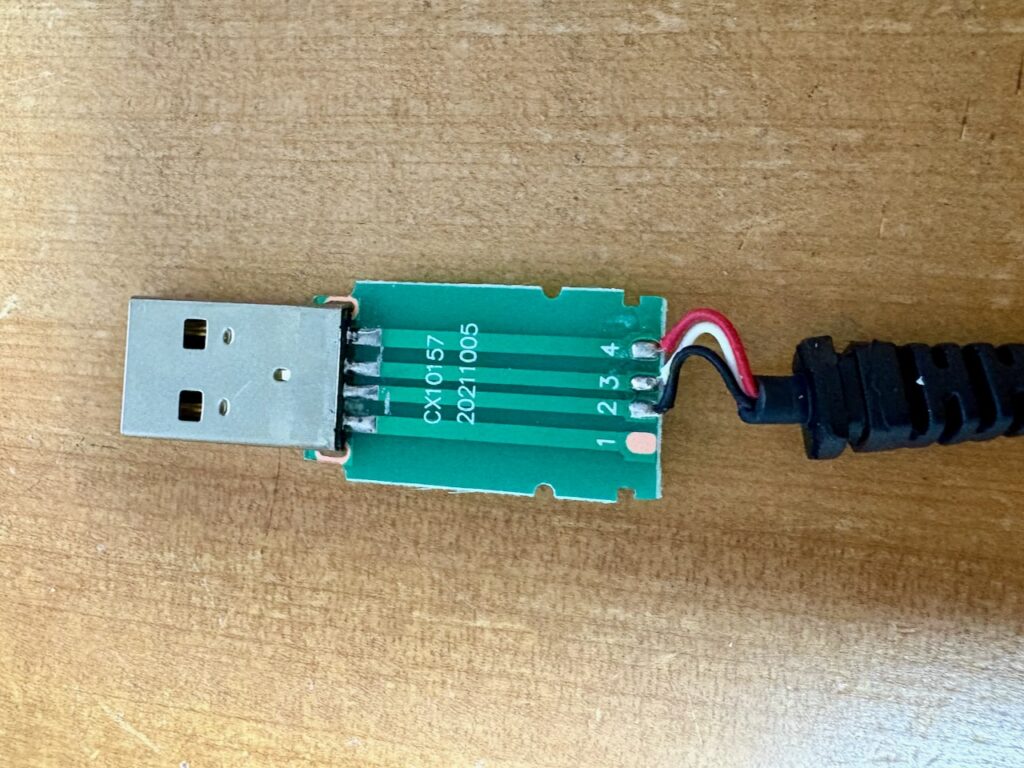

ケーブルを分解してみたところ単に結線してあるだけでした

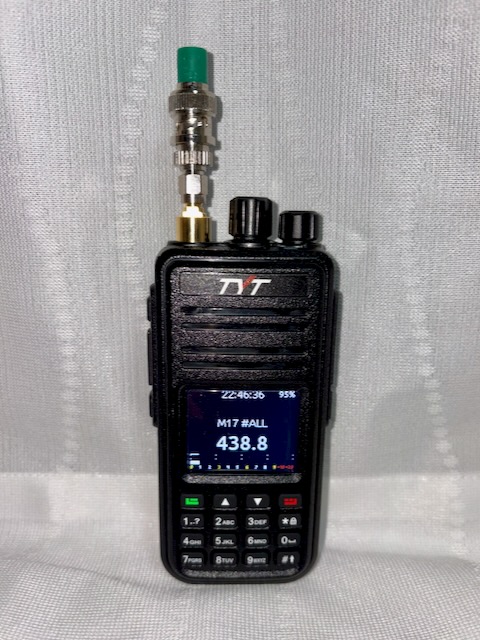

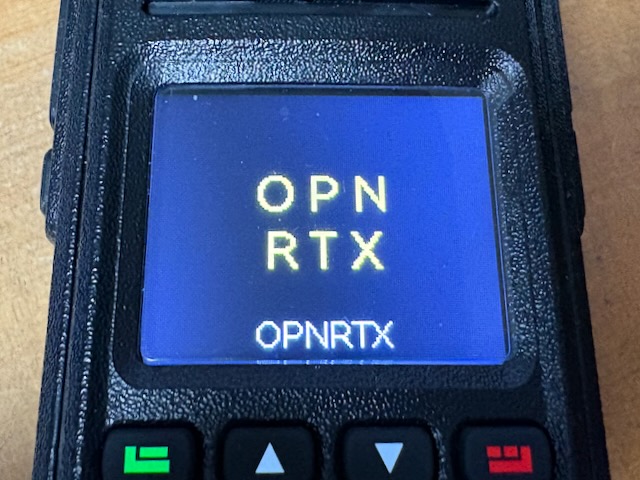

書き終えたて電源をoff/onして、こんな画面が表示されたら成功だと思います。まだ実際に通信できていないので、これで良いかの確認はできていませんけど。
